Tabla de Parámetros Técnicos Principales

Modelo Completo de Vehículo

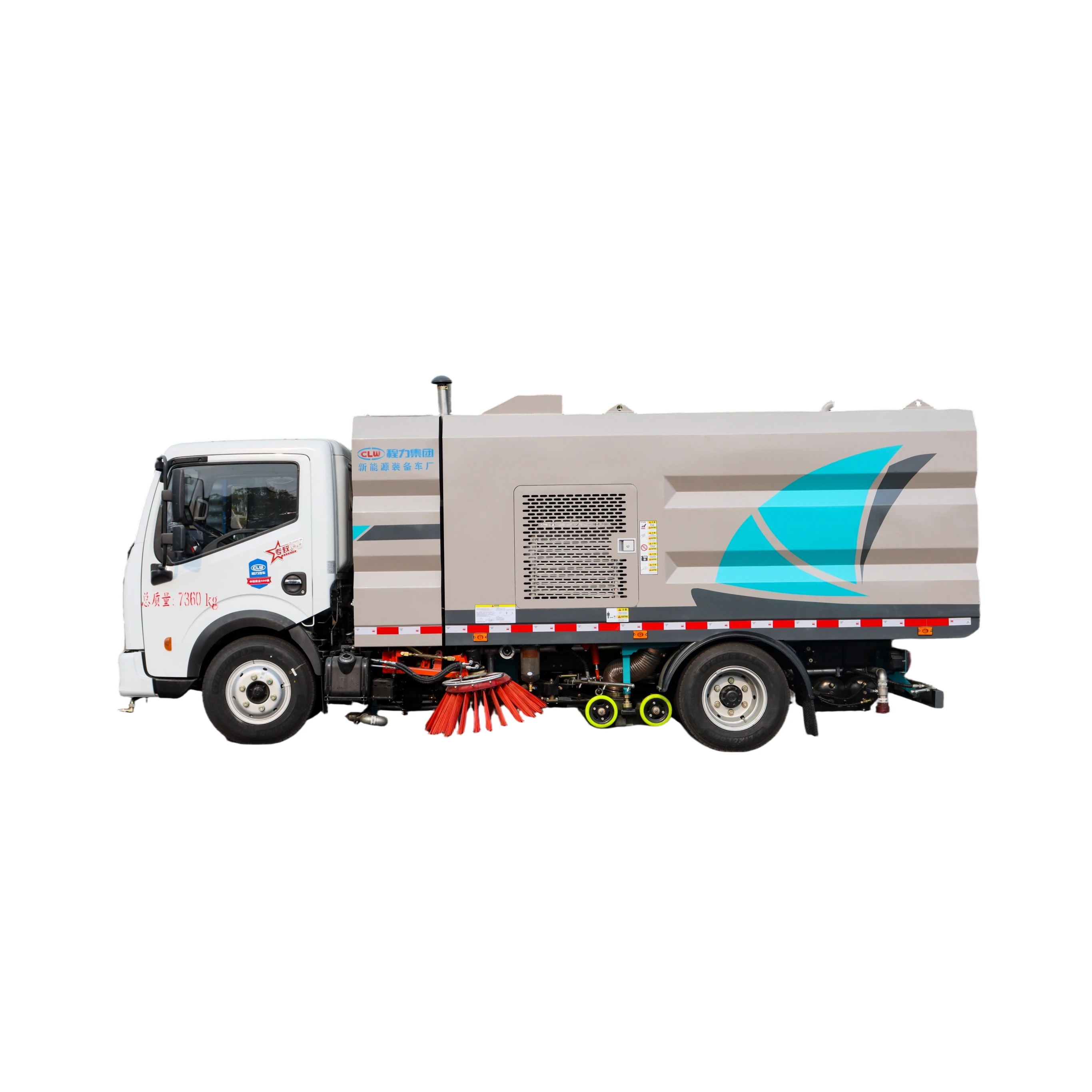

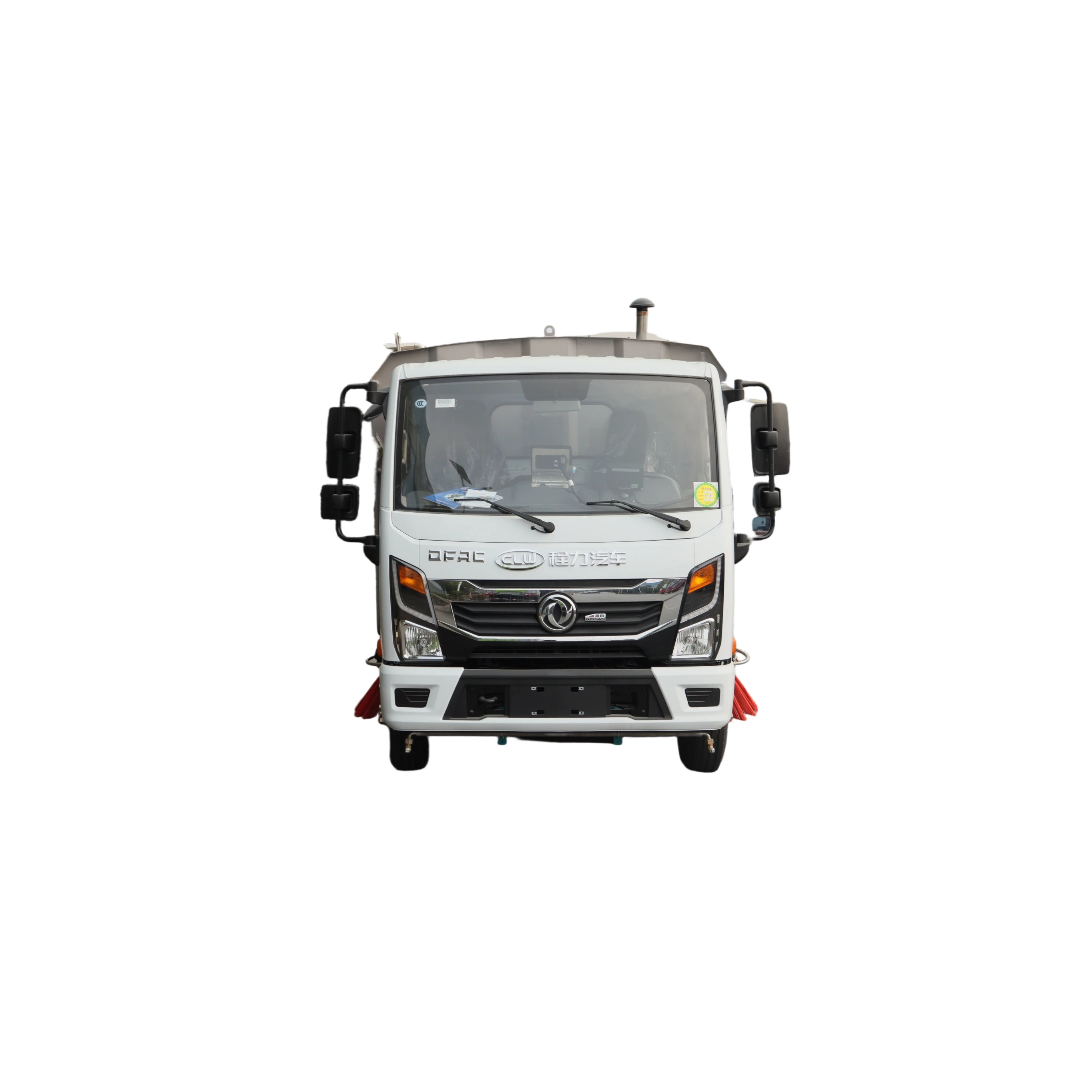

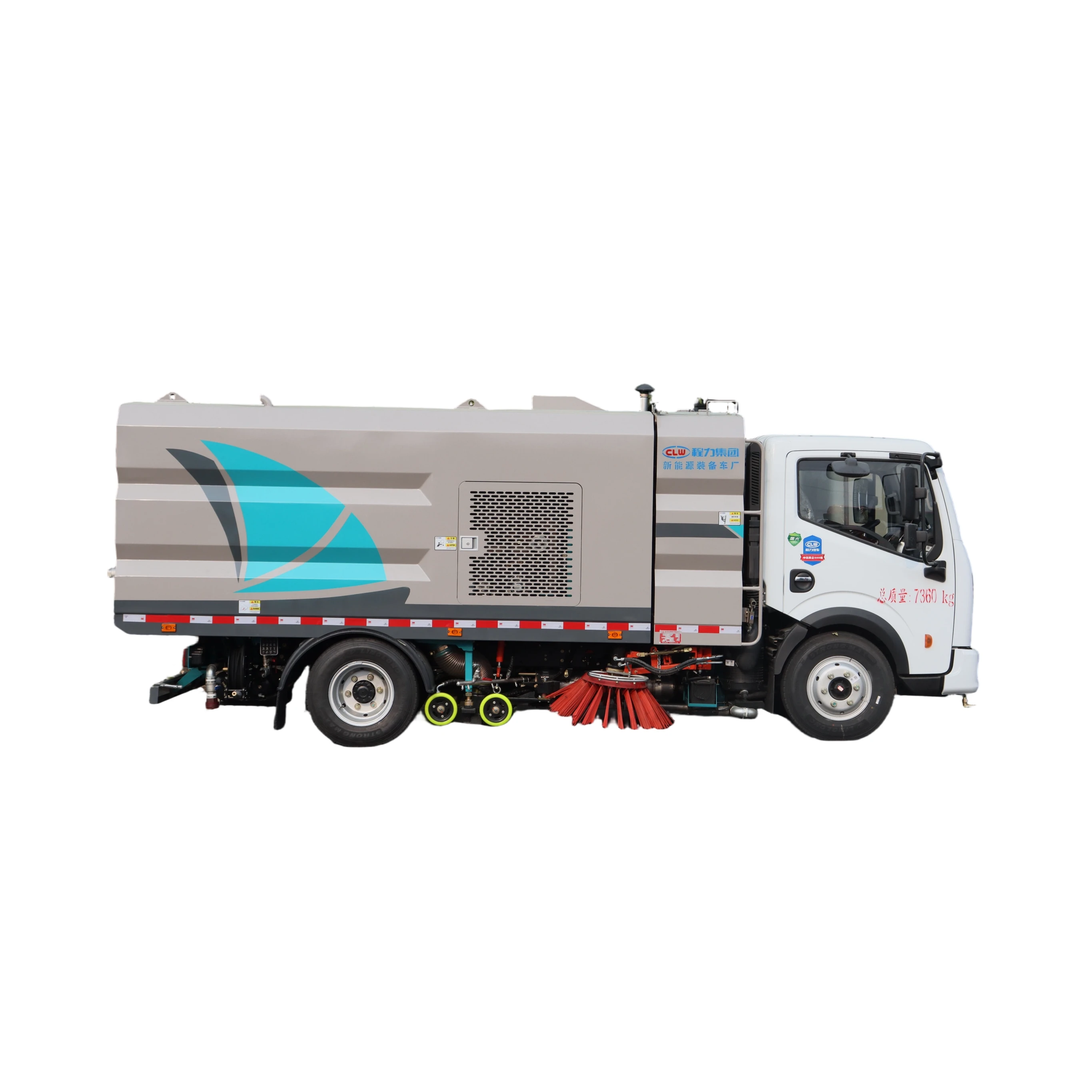

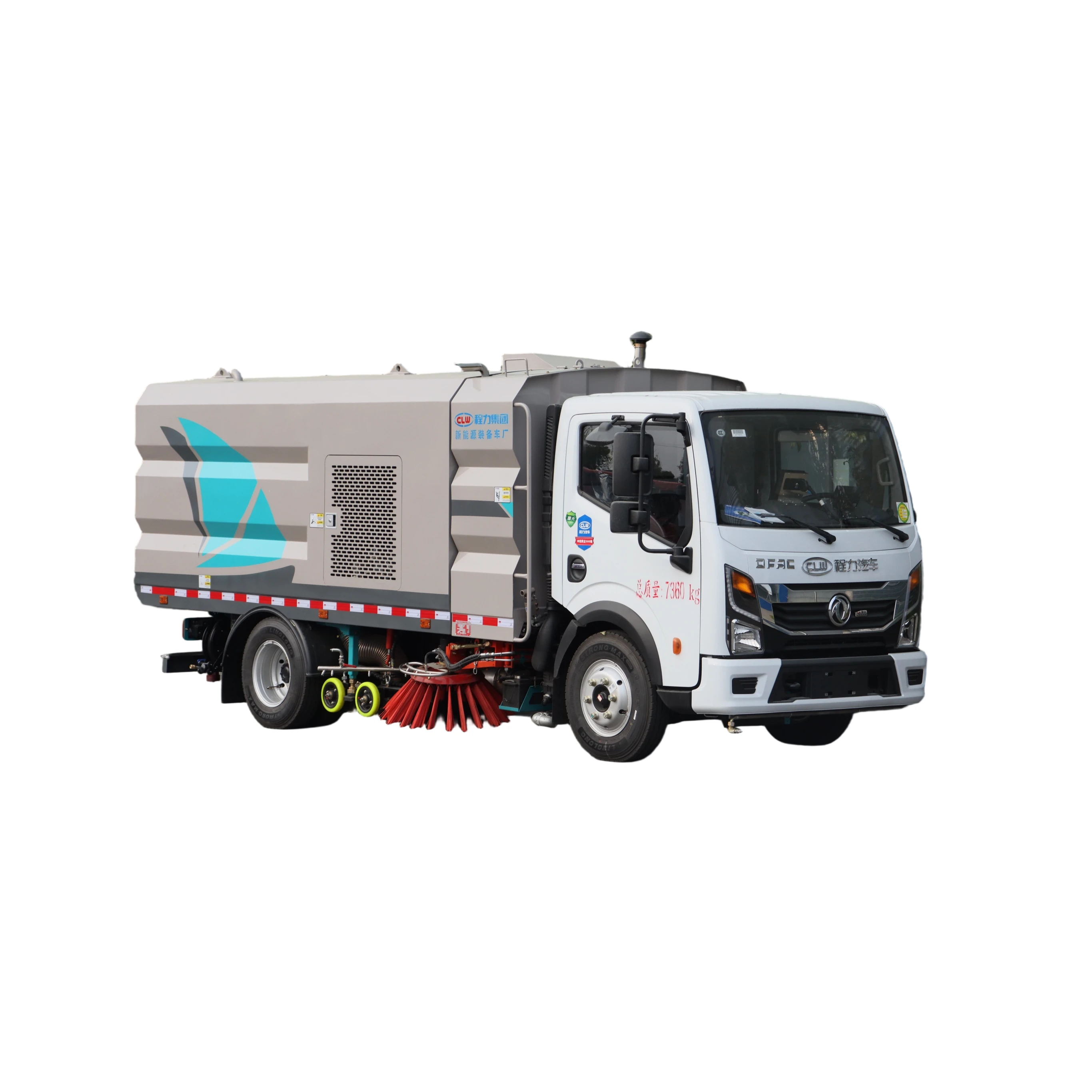

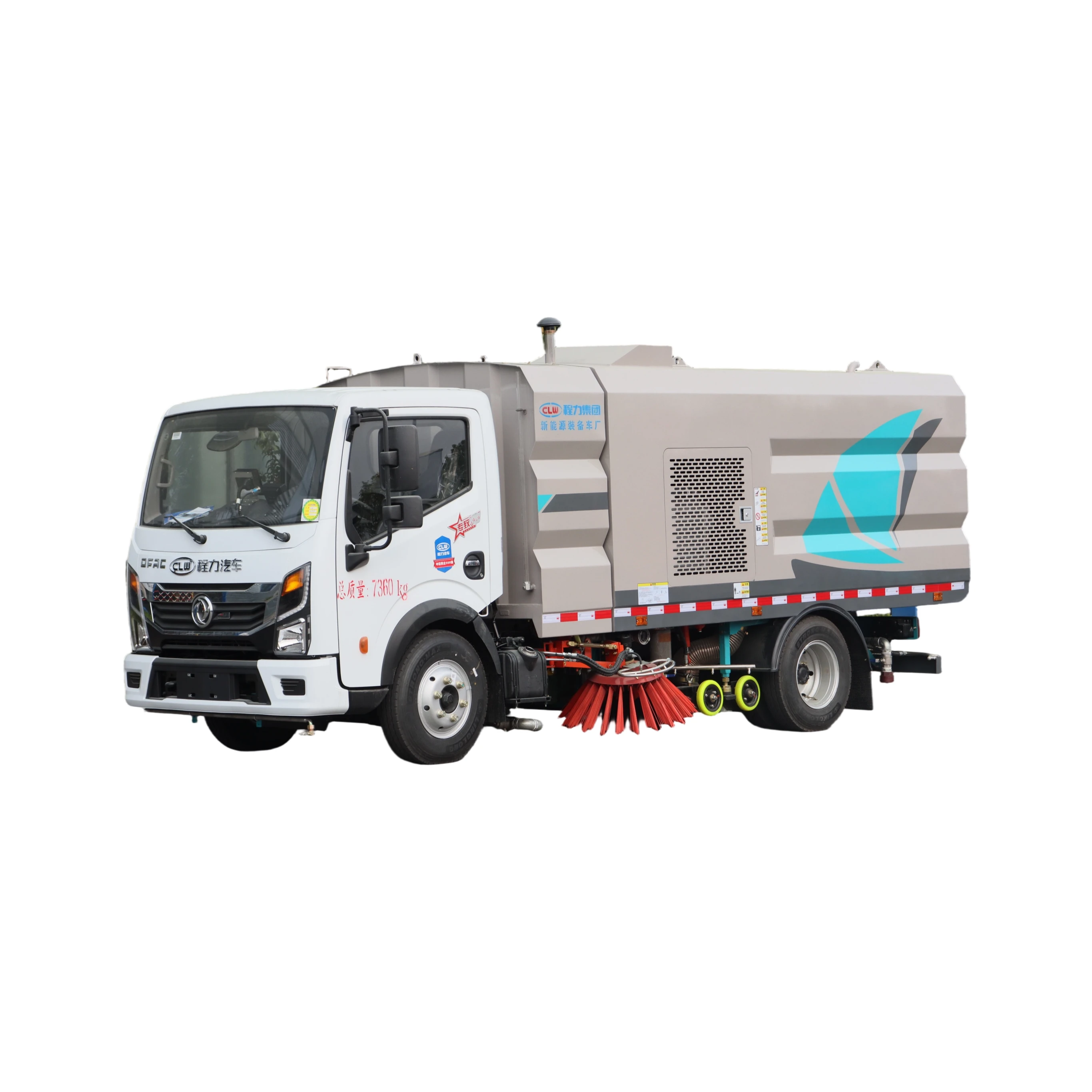

CL5070TXS6GX

Diámetro de expansión de escaneo (mm)

φ800-900

Modelo de Chasis

EQ1075SJ3CDF

Velocidad del motor de escaneo (r/min)

140

estándar de efluente

Norma nacional GB3847-2005, GB17691-2018 Nivel VI

Inclinación del disco de escaneo

Inclinación anterior: 5°–15°; Inclinación posterior: 5°–10°

motor principal

Entera Camelia / Camelia de Jade (opcional)

Estructura de boquilla

Boquilla de succión doble con entrada de gran diámetro; sistema de suspensión flotante hidráulico + elástico; boquilla de alta presión integrada

Potencia del motor principal (CV)

Quanchai 136, Yuchai 140

Diámetro de paja (mm)

φ180

Desplazamiento del Motor Principal (ml)

Quanchai 2300, Yuchai 2360

Marcas de paja

NORRES

Modelo del motor secundario

Versión ligera / Jiangling (Opcional)

Bearing de rueda andante

SKF (Skifer)

Potencia del motor auxiliar (Ps)

Versión ligera: 88; Jiangling: 87

Rueda Externa de Carga

Stellana

Potencia del motor auxiliar (kW)

63

Espaciado de la boquilla del suelo (mm)

5～8

Desplazamiento del Motor Secundario (ml)

3200

Velocidad del viento del boquilla y de la paja (m/s)

50～65

Dimensiones Exteriores (Longitud × Ancho × Altura) (mm)

6350×2300×2500

Presión negativa de la boquilla (mmH₂O)

380

Llanta de la base （mm）

3308

Diseño de trabajo

Boquilla de scarificador dual montada centralmente; boquilla de succión ancha trasera; varilla principal de rociado a alta presión integrada; varillas de rociado laterales de alta presión a la izquierda y derecha.

Tamaño de neumático

7.00R16

Varilla de rociado lateral

Evitación de obstáculos bidireccional, reinicio automático

Masa total máxima (kg)

7360

Material de la caja

Carcasa rectangular de acero inoxidable larga, con paneles laterales de 3 mm y placa inferior de 4 mm, fabricada por soldadura sin junta.

Masa de Preparación (kg)

5800

Método de descarga

El cilindro hidráulico se voltea para descargar material, equipado con una boquilla de limpieza automática en el cuerpo del tanque.

Capacidad de Carga nominal (kg)

1430

método de control

control centralizado inteligente basado en CAN para sistemas electrohidráulicos-gas

Volumen de Tanque Limpio (m³)

2.5 (Acero inoxidable)

Bomba de alta presión

Bomba de elevación GTM

Capacidad del contenedor de basura (m³)

3 (Acero inoxidable)

Componente hidráulico

Montaje de válvula electromagnética Hypris, motor orbital

Ancho de escaneo (mm)

2500-3000

ventilador

Ventilador centrífugo de alta potencia, sin mantenimiento

Velocidad de Succión (km/h)

3-15

embrague

Clutch automática, absorción de impactos durante el inicio/parada

Velocidad de operación de limpieza (km/h)

15-20

Sistema de pulverización

Bomba de diafragma electromagnético con supresión de polvo en la zona del disco limpiador

Capacidad máxima de limpieza (m²/h)

30000

sistema de control monitoreado

El cuerpo del vehículo está equipado con cámaras de monitoreo dual y el camarote cuenta con una gran pantalla de visualización.

Densidad del material (g/cm³)

2

Configuración adicional

Alarma de voz para estacionamiento reversa, unidad electrónica de control trasera, bomba de hidráulica de emergencia manual

Masa de succión de material (kg)

1.5

Tambor de alta presión

Tambor de enrollado automático de alta tensión de 15 metros + pistola de alta tensión portátil

Tamaño máximo del material aspirado (mm)

≥100

Modo de trabajo

Puede ser limpiado por separado, enjuagado por separado o utilizado para operaciones de limpieza y lavado combinadas.

Ángulo de vertido del contenedor de basura (°)

≥30

Detalles del servicio postventa

Pruebas de vehículos en el lugar antes de la partida; reparaciones gratuitas por defectos no humanos durante un año, con cobertura de garantía nacional

Eficiencia de escaneo

≥96%

Requisitos de mantenimiento

Los motores principales y auxiliares comparten un tanque de combustible común; el filtro de combustible debe inspeccionarse y reemplazarse regularmente.

Ruido de trabajo (dB)

<88, cumplimiento con la norma GB7258

Idle del motor auxiliar (r/min)

750～790

Estructura de escaneo

Discos de escaneo montados en el centro, accionados por un motor hidráulico con velocidad ajustable

Máximo RPM del motor auxiliar (r/min)

2400
