Tabla de Parámetros Técnicos Principales

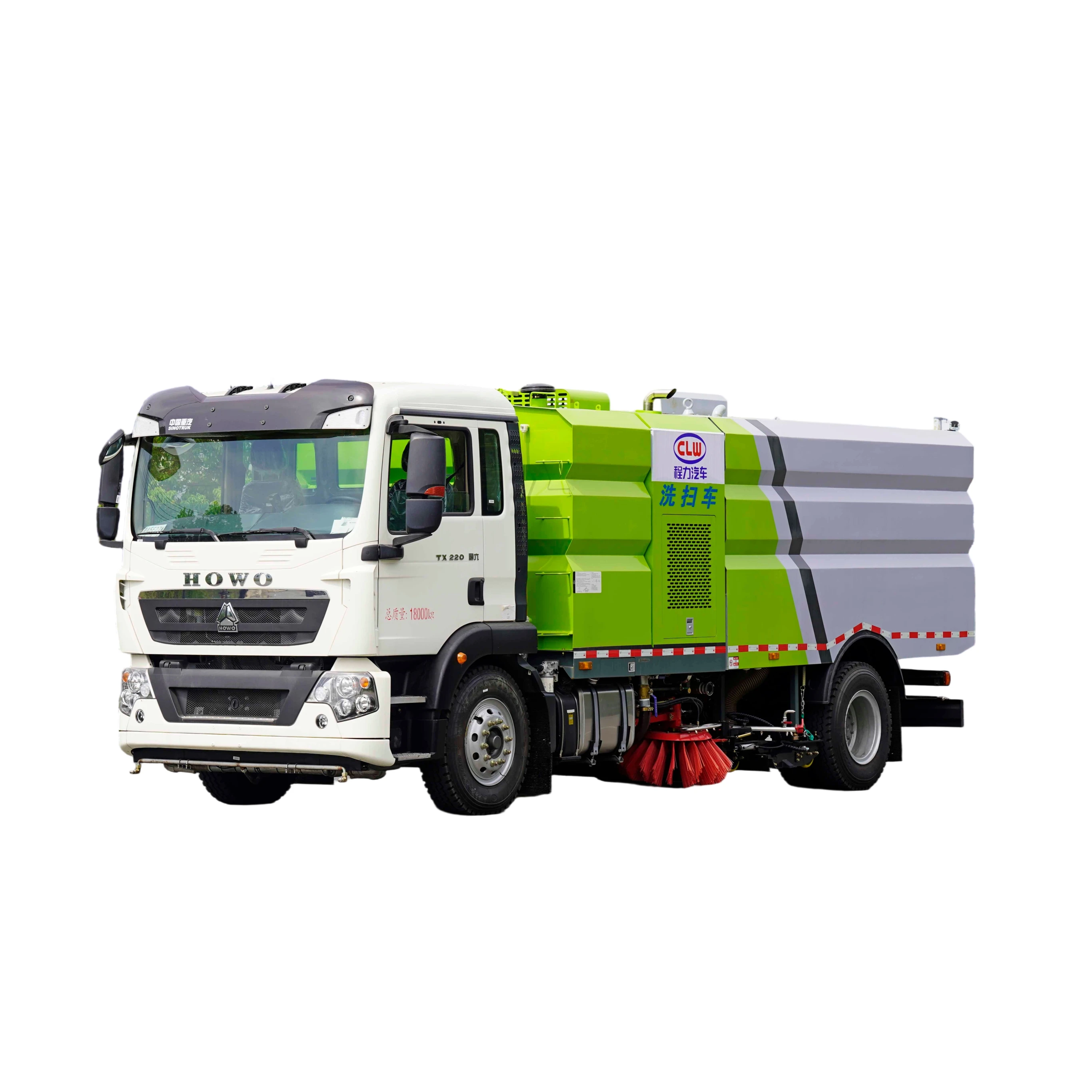

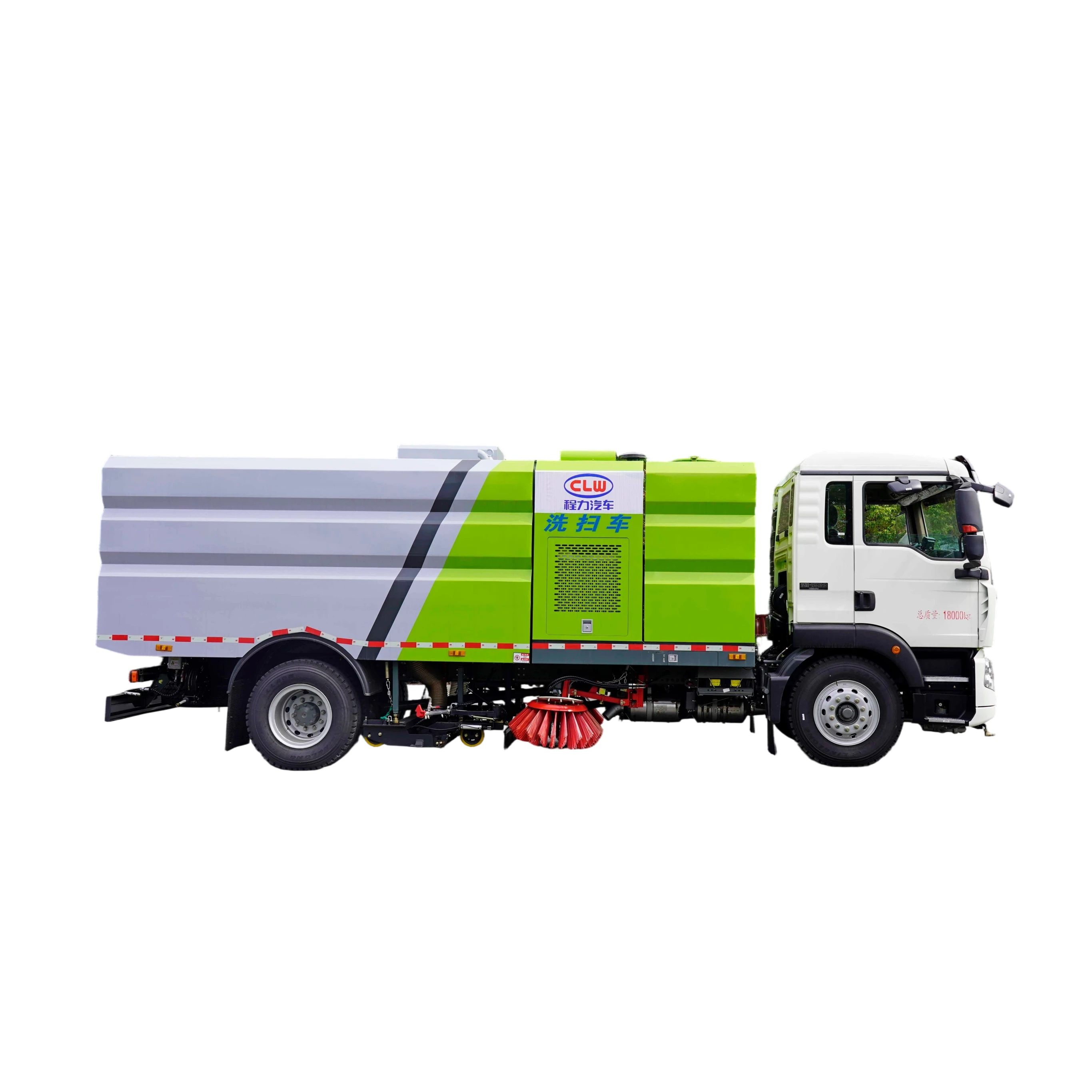

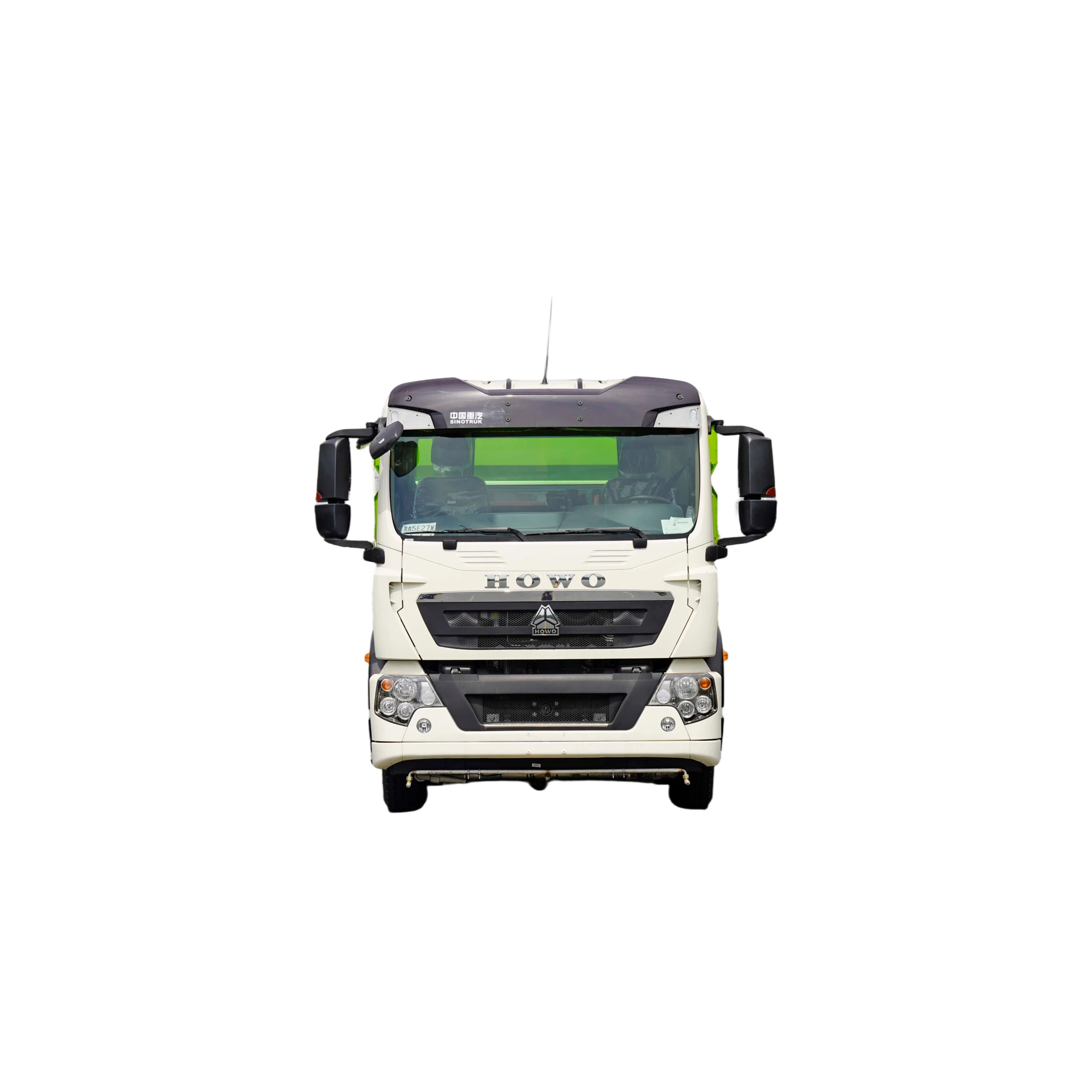

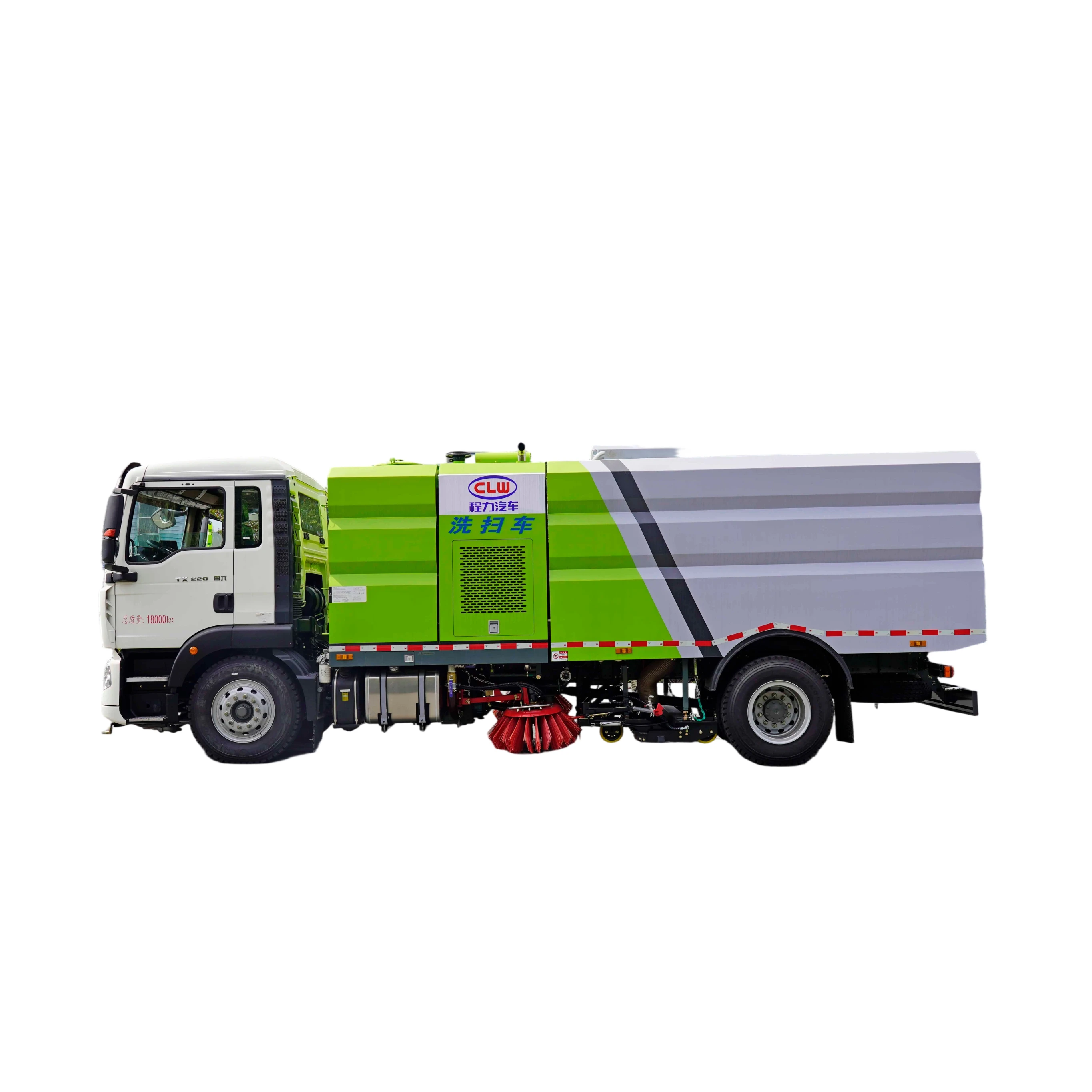

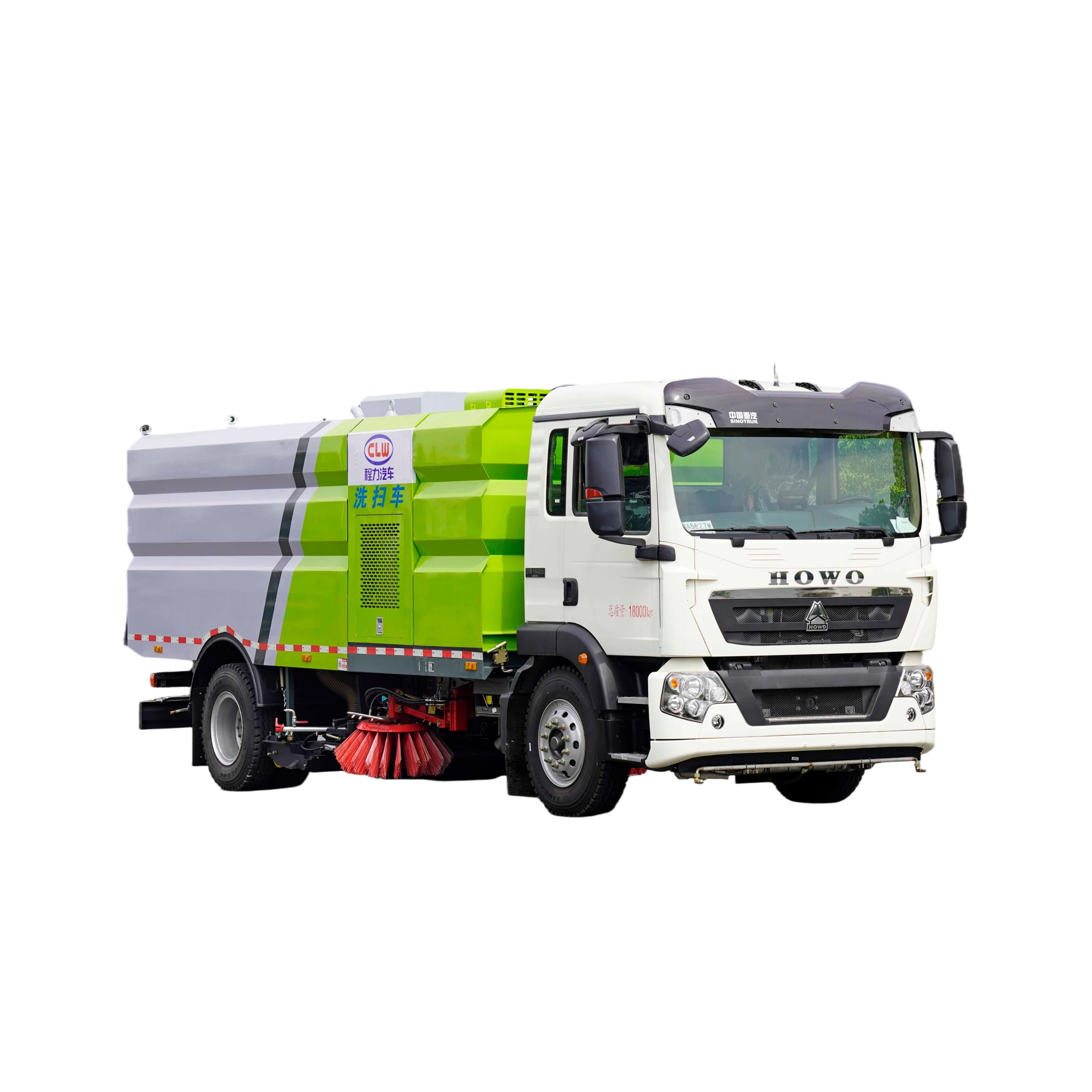

Modelo Completo de Vehículo

CL5181TXSZ6GX

Tipo de sistema hidráulico

Sistema de control centralizado, eléctricamente alimentado, abierto

Modelo de Chasis

ZZ5181TXSZ6GX

Componentes del sistema hidráulico

Bomba de engranajes, motor cicloidal, cilindro hidráulico, válvula solenoide, bloque integrado, bomba de alta presión

Masa total máxima (kg)

18000

Motor epícycleo

Motor Littor / Livomotor

Masa de Preparación (kg)

12000、11550、11100

bomba de aceite engranada

Shiyan Changshun

Capacidad de Carga nominal (kg)

5870、5805、6320、6255、6770、6705

palanca hidráulica

Hypris

Llanta de la base （mm）

5100

sellado del cilindro hidráulico

Taiwan Dingji

Tipo de neumático

10.00R20 18PR

tubo de aceite hidráulico

Da Hang

estándar de efluente

Clase VI del Estándar Nacional GB17691-2018

Asamblea de válvula electromagnética

Hypris

Dimensiones Exteriores (Longitud × Ancho × Altura) (mm)

8925×2530×3150

Gauge resistente a terremotos

Chengdu Tianwei

motor principal

Weichai

Filtro de aceite de regreso

Shanghai Sofima

Potencia del motor principal (CV)

220

Presión Sistémica (MPa)

10-12

Desplazamiento del Motor Principal (ml)

4580

Volumen del Tanque de Aceite Hidráulico (L)

≥60

Fabricante de motor secundario

Dongfeng Cummins Co., Ltd.

Voltaje del circuito del chasis (V)

24

Potencia del motor auxiliar (kW)

125

Tensión del dispositivo de trabajo (V)

12

Potencia del motor auxiliar (Ps)

170

Configuración de la caja de control eléctrico

Tachómetro del motor auxiliar, medidor de temperatura del agua, alarma de temperatura del aceite, interruptor de operación

Desplazamiento del Motor Secundario (ml)

5900

Marca del interruptor de control

Shanghai Schneider

Volumen de Tanque Limpio (m³)

9

Marca de PLC

Bai Qiaofu

Capacidad del contenedor de basura (m³)

7 (acero inoxidable)

Marcas de disyuntores

Haiger

Ancho de escaneo (mm)

3000-3500

Especificaciones de la Batería

12 V – 140 Ah (2 unidades conectadas en paralelo)

Velocidad de Succión (km/h)

3-15

Tipo de ventilador

Ventilador centrífugo de 9.0 mantenimiento gratuito de Grado

Velocidad de operación de limpieza (km/h)

15-20

Método de transmisión de potencia del ventilador

Motor auxiliar + embrague + 4 correas dentadas, resistentes al calor A

Capacidad máxima de limpieza (m²/h)

50000

Marcas de Correa de Ventilador

Zhejiang Tridimensional

Densidad del material (g/cm³)

2

Velocidad nominal del Ventilador (r/min)

2000

Masa de una sola muestra para succión (kg)

1.5

embrague automático

Tipo centrífugo; hecho de materiales importados

Tamaño máximo del material aspirado (mm)

≥100

Caudal de Aire del Ventilador (m³/h)

12000~23000

Ángulo de vertido del contenedor de basura (°)

≥30

Estructura de escaneo

Los lados del bastidor son ajustables en altura y se extienden hacia afuera para la barrida vertical, accionados por un motor hidráulico con velocidad de rotación ajustable.

Eficiencia de escaneo

≥96%

Accesorios para escaneo de disco

Braceo de escaneo, cilindro hidráulico, tubo de aceite, biela, varilla de ajuste, motor hidráulico

Ruido de trabajo (dB)

<88, cumplimiento con la norma GB7258

Diámetro de expansión de escaneo (mm)

φ800-900

Tipo de tracción

4x2 tracción en las ruedas traseras

Cuenta de escaneo

2

Tipo de suspensión

ballesta de placa

Número de cepillos por disco

22

Número de resortes de placa de acero

Varias configuraciones como-/-, 2/-, 2/4, 3/-, 3/4, 3/5, 3/9+6, 4/-, 4/5, 4/9+6 y 9/9+6

Inclinación del disco de escaneo

Inclinación anterior: 5°–15°; inclinación lateral: 5°–10°

Tipo de frenado

Freno neumático de circuito doble, tipo cilindro

Estructura de boquilla

Boquilla de succión doble con gran entrada; suspensión flotante hidráulica + resortera; equipada con 8 boquillas de alta presión integradas

Distancia de frenado a carga completa a 30 km/h (m)

≤10

Diámetro de paja (mm)

φ180

Velocidad máxima (km/h)

102、89

Marcas de paja

NORRES

Radio mínimo de giro (m)

8

Bearing de rueda andante

SKF (Skifer)

Gradabilidad máxima

>=30%

Rueda Externa de Carga

Stellana

embrague

Embrague de membrana de muelle seco monobloque, operado hidráulicamente

Velocidad del viento del boquilla y de la paja (m/s)

50~65

transmisión

Transmisión de 8 velocidades Huawo (con sincronizador)

Presión negativa de la boquilla (mmH₂O)

380

Consumo de combustible por cada 100 kilómetros (L)

≤14

Distancia de rigidez de la boquilla desde el suelo (mm)

5~8

Consumo diario de combustible (L)

≤8

Configuración adicional

Alarma de voz para estacionamiento reverso, unidad de control electrónico trasera, sistema de elevación de emergencia manual

Consumo de combustible por cada 10,000 metros cuadrados de área de trabajo (L)

≤3

Función de Tarea

Limpieza de superficies viales, barrido, lavado de bordillos, enjuague a baja presión, remoción de polvo con spray, limpieza con rodillo a alta presión

Método de supresión de polvo y rociado de agua

Niebla a baja presión

Material de la caja

Bote de basura de acero inoxidable, equipado con una boquilla de limpieza automática a alta presión

Marcas de Bombas de Agua a Presión Alta

GTM

Ventajas generales del vehículo

La gran capacidad de almacenamiento de agua y el contenedor de basura tienen componentes prefabricados que son fáciles de mantener, con una eficiencia de limpieza ≥96%.

Componentes del sistema de alta tensión

Bomba de alta presión importada, filtro de agua, sistema de tuberías, soporte de brida de chorro de acero inoxidable y boquilla de alta presión

Idle del motor auxiliar (r/min)

750~790

Remoción y control de polvo en el área

Escaneo a la izquierda, derecha y frontal

Máximo RPM del motor auxiliar (r/min)

2400

Ubicación de limpieza de polvo y aspiración de vacío

Dentro de la boca de succión de la ventosa

Requisitos de mantenimiento

Los motores principales y auxiliares comparten un depósito de combustible común, con el elemento del filtro de combustible que se reemplaza periódicamente.

Tipo de control

Control electrónico, una sola pulsación de operation

Política de Servicio Postventa

Inspección integral del vehículo bajo todas las condiciones de conducción; cobertura de garantía nacional; servicios de mantenimiento a vida útil.
