Tabla de Parámetros Técnicos Principales

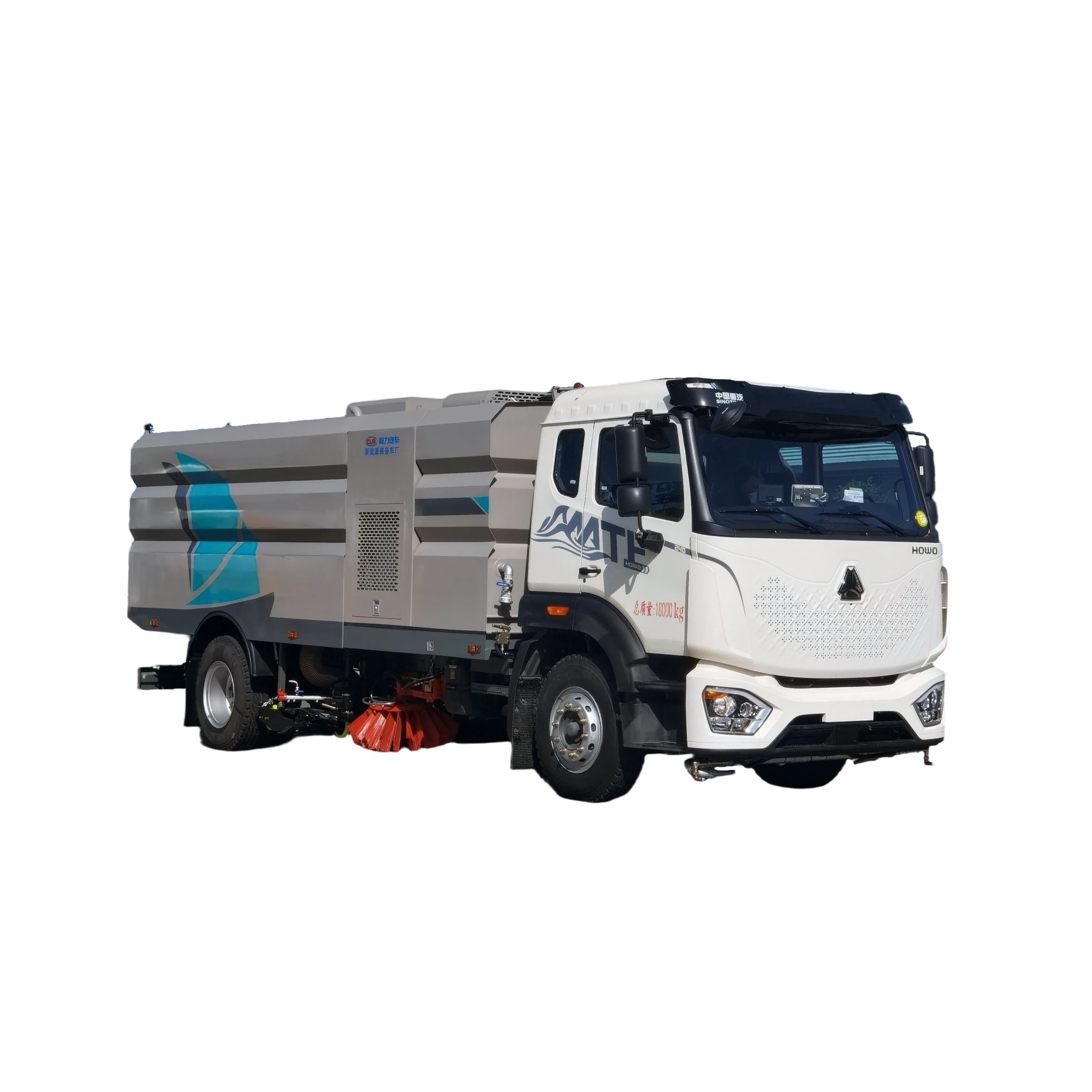

Modelo Completo de Vehículo

CL5181TXSZ6GX

componente hidráulico

Bomba de engranajes, motor cicloidal, cilindro hidráulico, válvula solenoide, bloque integrado, bomba de alta presión

Modelo de Chasis

ZZ1187K511JF1

Motor Cíclido

Motor Lithon / Livomotor

masa bruta （kg）

18000

bomba de aceite engranada

Shiyan Changshun

Masa de Preparación (kg)

12000、11550、11100

palanca hidráulica

Hypris

Capacidad de Carga nominal (kg)

5870、5805、6320、6255、6770、6705

sellado del cilindro hidráulico

Taiwan Dingji

Llanta de la base （mm）

5100

tubo de aceite hidráulico

Da Hang

Volumen de Tanque Limpio (m³)

9

Asamblea de válvula electromagnética

Hypris

Capacidad del contenedor de basura (m³)

7 (acero inoxidable)

Gauge resistente a terremotos

Chengdu Tianwei

Ancho de escaneo (mm)

3000-3500

Filtro de aceite de regreso

Shanghai Sofima

Tipo de neumático

10.00R20 18PR

Presión Sistémica (MPa)

10-12

estándar de efluente

Clase VI del Estándar Nacional GB17691-2018

Volumen del Tanque de Aceite Hidráulico (L)

≥60

Dimensiones Exteriores (Longitud × Ancho × Altura) (mm)

8925×2530×3150

Voltaje del circuito del chasis (V)

24

motor principal

Weichai

Tensión del dispositivo de trabajo (V)

12

Potencia del motor principal (CV)

240

Configuración de control eléctrico

Tachómetro del motor auxiliar, medidor de temperatura del agua, alarma de temperatura del aceite, interruptor de operación

Desplazamiento del Motor Principal (ml)

4580

interruptor de control

Shanghai Schneider

Modelo del motor secundario

Dongfeng Cummins

PLC

Bai Qiaofu

Potencia del motor auxiliar (kW)

125

interrupidor de circuito

Haiger

Potencia del motor auxiliar (Ps)

170

Especificaciones de la Batería

12 V – 140 Ah (2 unidades conectadas en paralelo)

Desplazamiento del Motor Secundario (ml)

5900

Tipo de ventilador

Ventilador centrífugo de 9.0 mantenimiento gratuito de Grado

Velocidad de Succión (km/h)

3-15

Transmisión del ventilador

Motor auxiliar + embrague + 4 correas resistentes al calor A

Velocidad de operación de limpieza (km/h)

15-20

Cinta del ventilador

Zhejiang Tridimensional

Capacidad máxima de limpieza (m²/h)

50000

Velocidad nominal del Ventilador (r/min)

2000

Densidad del material (g/cm³)

2

embrague automático

Tipo centrífugo; hecho de materiales importados

Masa de muestra de material único (kg)

1.5

Caudal de Aire del Ventilador (m³/h)

12000~23000

Tamaño máximo del material aspirado (mm)

≥100

Estructura de escaneo

Los lados del bastidor son ajustables en altura y se extienden hacia afuera para barrido vertical, accionados por motores hidráulicos con velocidad de rotación ajustable.

Ángulo de vertido del contenedor de basura (°)

≥30

Accesorios para escaneo de disco

Soporte limpiador de disco, limpiador de disco, cilindro hidráulico, tubo de aceite, biela, vástago de ajuste, motor hidráulico

Eficiencia de escaneo

≥96%

Diámetro de expansión de escaneo (mm)

φ800-900

Ruido de trabajo (dB)

<88, cumple con GB7258

Velocidad del motor de escaneo (r/min)

140

Tipo de tracción

4x2 tracción en las ruedas traseras

Cuenta de escaneo

2

Tipo de suspensión

ballesta de placa

Inclinación del disco de escaneo

Inclinación anterior: 5°–15°; inclinación lateral: 5°–10°

Número de resortes de placa de acero

–/–, 2/–, 2/4, 3/–, 3/4, 3/5, 3/9 + 6, 4/–, 4/5, 4/9 + 6, 9/9 + 6, etc.

Estructura de boquilla

Puerto de succión doble con boquilla ancha, equipado con 8 boquillas de alta presión integradas y sistema de suspensión flotante hidráulica/ammortizzata

Tipo de frenado

Freno neumático de circuito doble, tipo cilindro

Diámetro de paja (mm)

φ180

Distancia de frenado a carga completa a 30 km/h (m)

≤10

Marcas de paja

NORRES

Velocidad máxima (km/h)

102、89

Bearing de rueda andante

SKF (Skifer)

Radio mínimo de giro (m)

8

Rueda Externa de Carga

Stellana

Gradabilidad máxima

>=30%

Distancia de rigidez de la boquilla desde el suelo (mm)

5～8

embrague

Embrague de diafragma seco de una placa, accionado hidráulicamente

Velocidad del viento del boquilla y de la paja (m/s)

50～65

transmisión

Transmisión de 8 velocidades Huawo (con sincronizador)

Presión negativa de la boquilla (mmH₂O)

380

Consumo de combustible por cada 100 kilómetros (L)

≤14

dispositivo de alerta

Alarma de Voz de Vehículo en Reversa

Consumo diario de combustible (L)

≤8

Sistema de Operación Secundario

Caja de control eléctrica en la parte posterior, controlando el levantamiento del compartimiento principal y la apertura/cierre de la puerta trasera

Consumo de combustible por cada 10,000 metros cuadrados de área de trabajo (L)

≤3

sistema de emergencia

Sistema de elevación de emergencia por bomba manual

Método de supresión de polvo y rociado de agua

Niebla a baja presión

Material de la caja

Bote de basura de acero inoxidable; tanque de agua hecho de chapa de acero al carbono con recubrimiento electrofósforo (opcional de acero inoxidable); paneles laterales de 3 mm y panel inferior de 4 mm.

Marcas de Bombas de Agua a Presión Alta

GTM (Bombas de alta presión importadas)

Características del trabajo

El proceso de limpieza física no produce contaminación secundaria, con una eficiencia de limpieza ≥98% y es adecuado para eliminar varios tipos de desperdicios.

Componentes del sistema de alta tensión

Bombas de alta presión, filtro de agua, sistema de tuberías, bastidor de chorro de acero inoxidable, boquilla de alta presión

Configuración de funciones

Lavado en punto fijo delantero, lavado de retroceso a baja presión, limpieza de la acera, rociado trasero, cilindro de alta presión de 15 metros y limpieza automática de la carcasa.

Remoción y control de polvo en el área

Escaneo a la izquierda, derecha y frontal

Idle del motor auxiliar (r/min)

750~790

Ubicación de recolección de polvo por succión

Dentro de la boca de succión de la ventosa

Máximo RPM del motor auxiliar (r/min)

2400

Tipo de control

Control electrónico, una sola pulsación de operation

Requisitos de mantenimiento

Los motores principales y auxiliares comparten un depósito de combustible común, con el elemento del filtro de combustible que se reemplaza periódicamente.

Tipo de sistema hidráulico

Sistema de control centralizado, eléctricamente alimentado, abierto

Política de Servicio Postventa

Servicio integral de mantenimiento disponible en más de 300 centros de servicio en todo el país; reparaciones gratuitas para fallos no inducidos por el hombre dentro de un año.
