Tabla de Parámetros Técnicos Principales

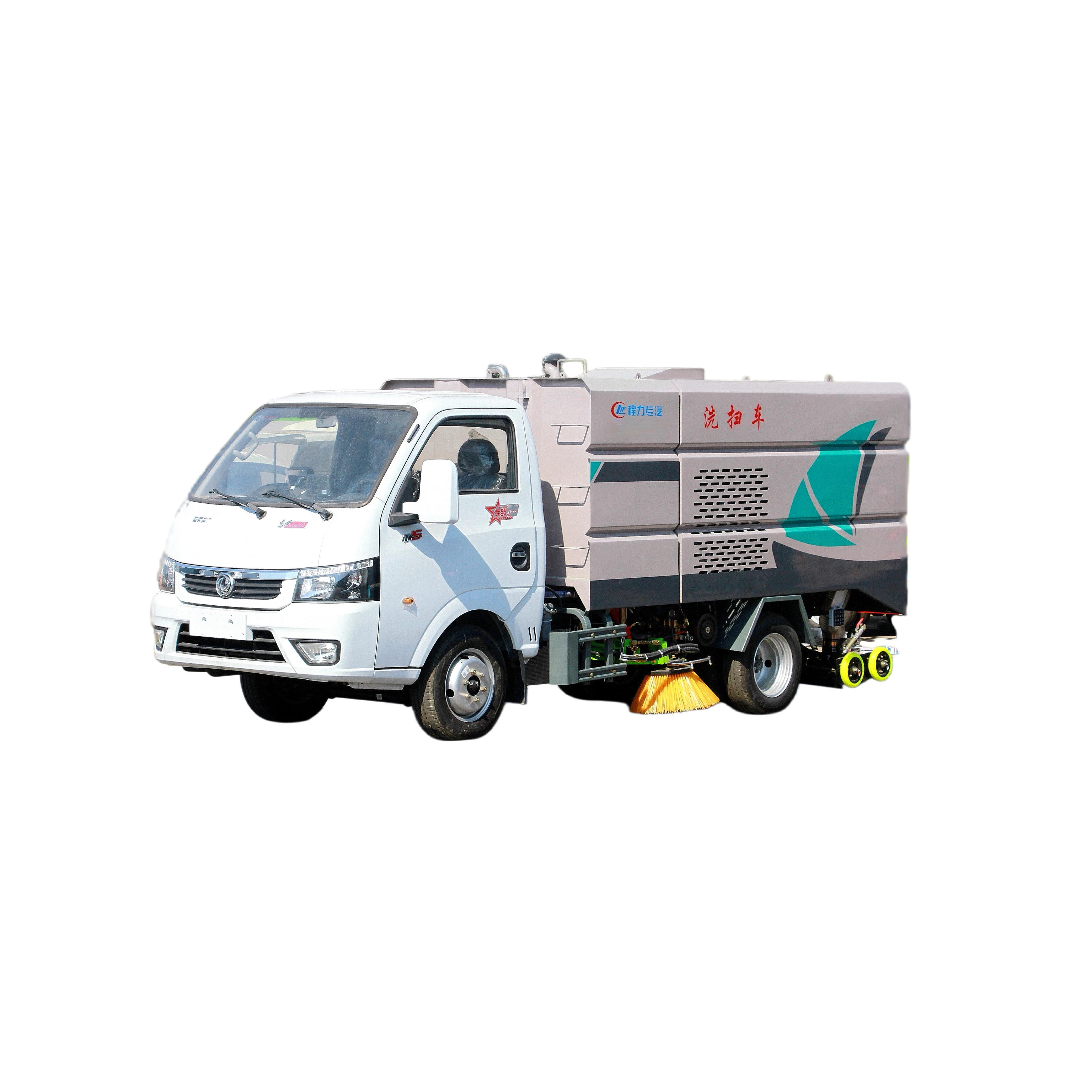

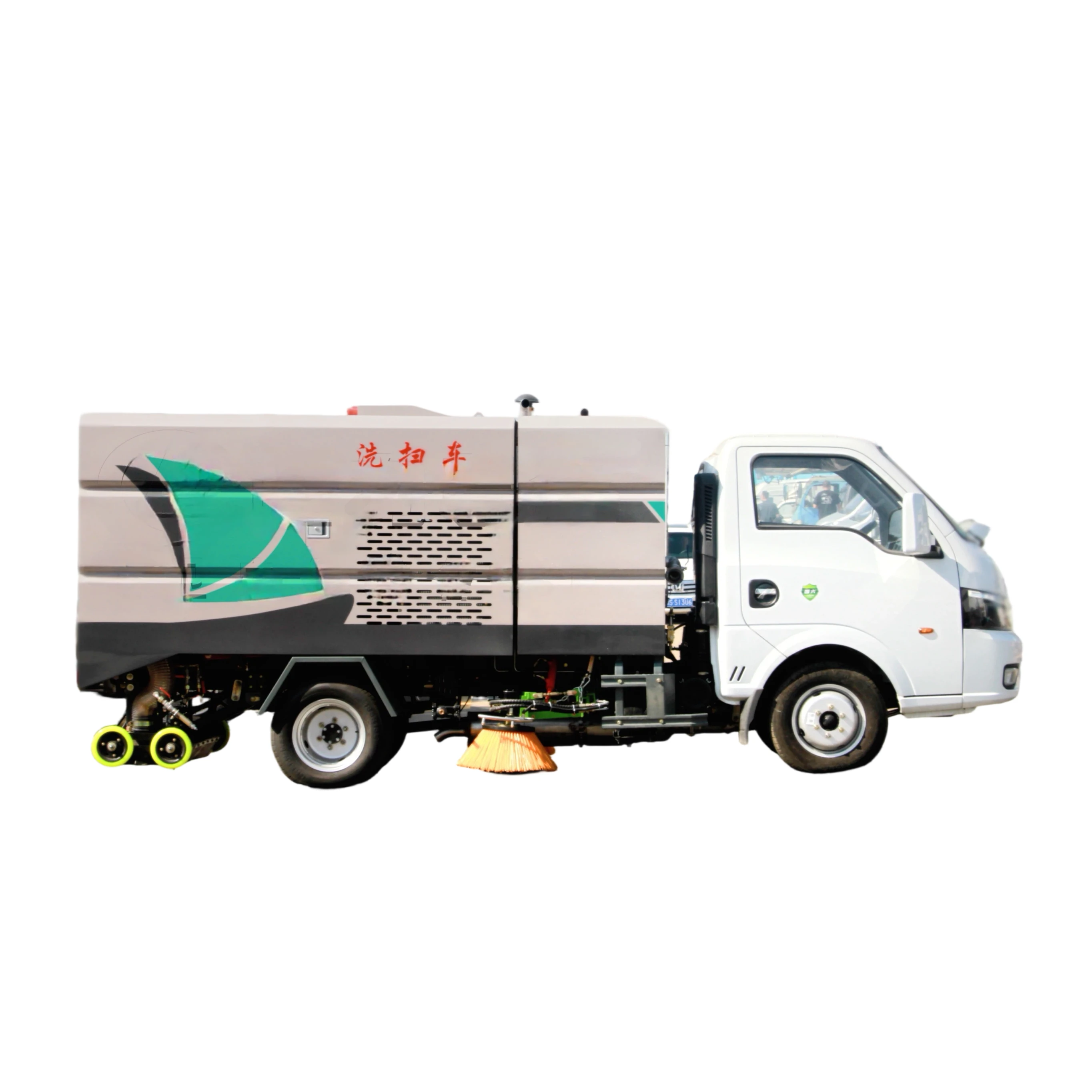

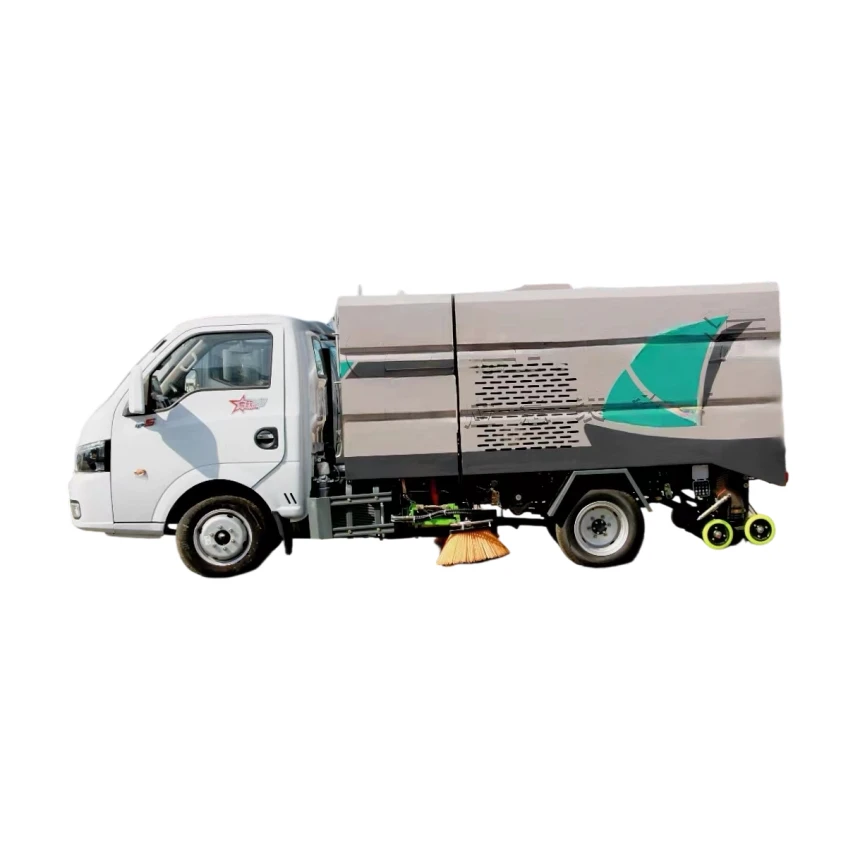

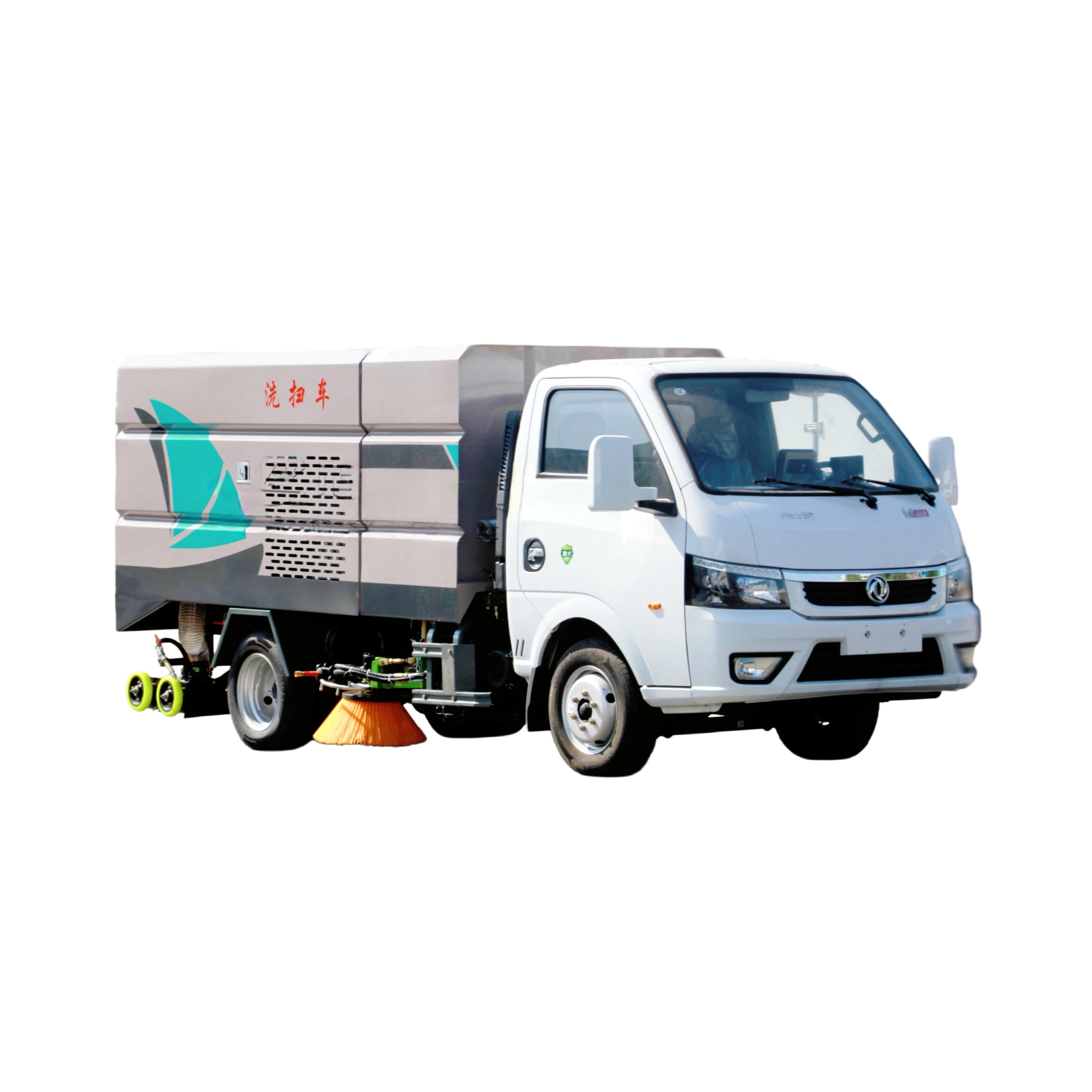

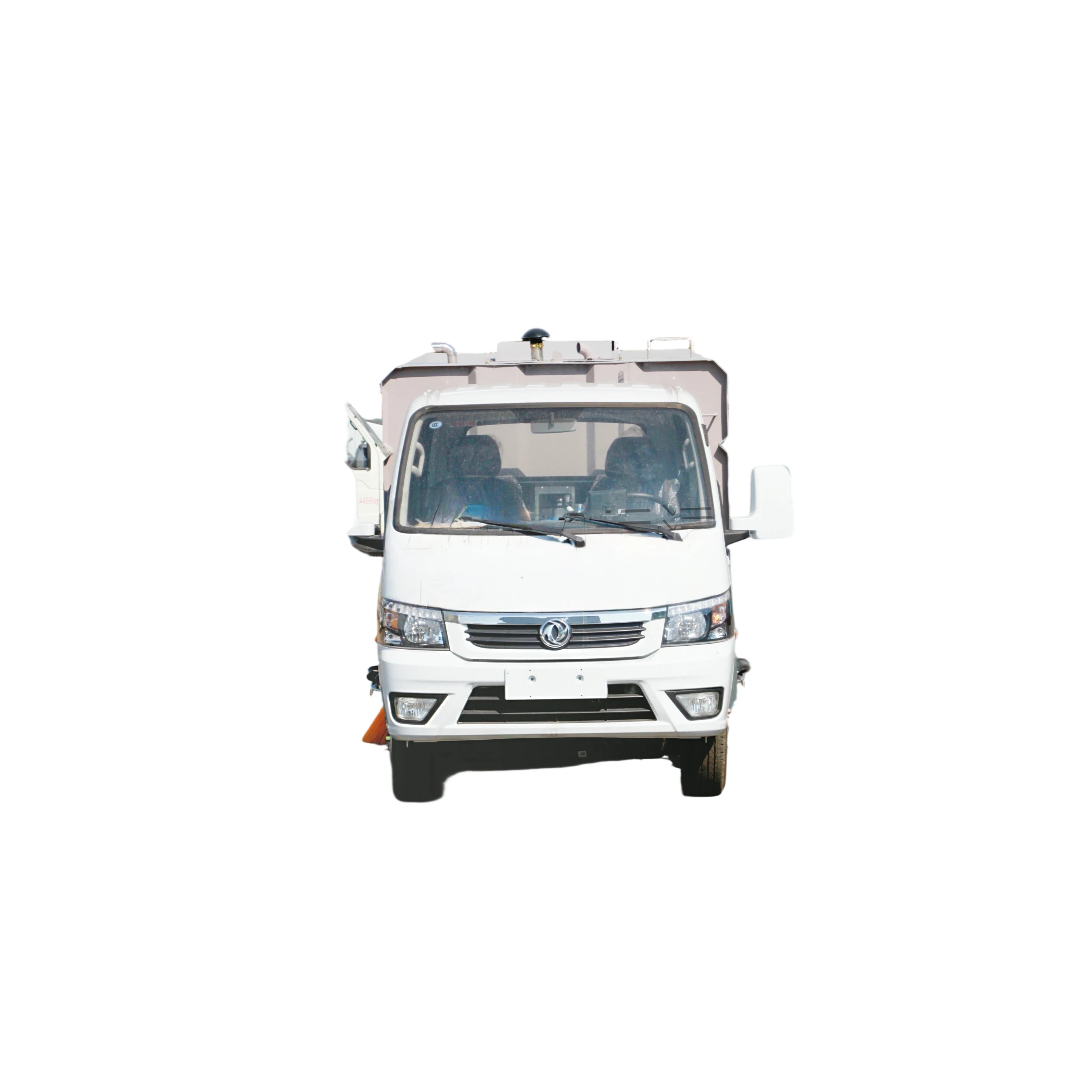

Modelo Completo de Vehículo

CLW5040TXSBSL

Método de escaneo

Los lados del bastidor son ajustables en altura y se extienden hacia afuera para barrido vertical, accionados por motores hidráulicos con velocidad de rotación ajustable.

Modelo de Chasis

EQ1045SJ16DC

Accesorios para escaneo de disco

Soporte limpiador de disco, limpiador de disco, cilindro hidráulico, tubo de aceite, biela, vástago de ajuste, motor hidráulico

masa bruta （kg）

4495

Diámetro de expansión de escaneo (mm)

φ400-500

Masa de Preparación (kg)

3450

Velocidad del motor de escaneo (r/min)

140

Capacidad de Carga nominal (kg)

915

Cuenta de escaneo

2

Llanta de la base （mm）

2800

Inclinación del disco de escaneo

Inclinación anterior: 5°–15°; inclinación lateral: 5°–10°

Volumen de Tanque Limpio (m³)

1.5

Estructura de boquilla

Puerto de succión doble con boquilla ancha, con 8 boquillas de alta presión integradas y un sistema de suspensión flotante con muelle hidráulico

Capacidad del contenedor de basura (m³)

1.8 (Acero inoxidable)

Diámetro de paja (mm)

φ180

Tipo de neumático

185R15LT 8PR

Marcas de paja

NORRES

estándar de efluente

Nivel Estándar Nacional Grado VI (Anhui Quanchai Q23-95E60)

Bearing de rueda andante

SKF (Skifer)

Dimensiones Exteriores (Longitud × Ancho × Altura) (mm)

5620×1750、1730×2300、2200、2150、2080

Rueda Externa de Carga

Stellana

Potencia del motor principal (CV)

95

Distancia de rigidez de la boquilla desde el suelo (mm)

5～8

Desplazamiento del Motor Principal (ml)

2300

Velocidad del viento del boquilla y de la paja (m/s)

50～65

Modelo del motor secundario

RB8415 (Dentro de la Nube)

Presión negativa de la boquilla (mmH₂O)

380

Potencia del motor auxiliar (kW)

42

Sistema de Operación Secundario

Caja de control eléctrica en la parte posterior, controlando el levantamiento del compartimiento principal y la apertura/cierre de la puerta trasera

Potencia del Motor Secundario (Ps)

57

sistema de emergencia

Sistema de elevación de emergencia por bomba manual

Área de Escaneo (m²)

30750

Estructura del Vehículo

Bote de basura de acero inoxidable rectangular; el tanque de agua limpia está hecho de chapa de acero al carbono con recubrimiento electrofoético (opcional de acero inoxidable), caracterizado por paneles laterales de 3 mm y panel inferior de 4 mm, todo montado mediante soldadura sin juntas.

Velocidad de Succión (km/h)

3.5-15

Diseño de trabajo

Boquilla de escarificador doble ubicada centralmente; boquilla de succión ancha montada en la parte trasera; varilla principal de rociado a alta presión integrada; varillas laterales en forma de V a izquierda y derecha.

Velocidad de operación de limpieza (km/h)

15-20

Función de soporte lateral

Evitación automática bidireccional de obstáculos y restablecimiento

Densidad del material (g/cm³)

2

Sistema de Control

Programación CAN; control centralizado integrado de sistemas eléctricos, hidráulicos y neumáticos

Masa de muestra de material único (kg)

1.5

ventilador

Ventilador centrífugo de alta potencia, sin mantenimiento

Tamaño máximo del material aspirado (mm)

≥100

Bombas de elevación alta

Bomba de elevación GTM

Ángulo de vertido del contenedor de basura (°)

>=42

Componentes Principales

Bomba de diafragma electromagnética, conjunto de válvula electromagnética Hepris, embrague automático, sonda de monitoreo, carrete a alta presión de 15 metros + lanza a alta presión

Eficiencia de escaneo

≥96%

Idle del motor auxiliar (r/min)

750~790

Ruido de trabajo (dB)

<88, cumple con GB7258

Máximo RPM del motor auxiliar (r/min)

2400
