Tabla de Parámetros Técnicos Principales

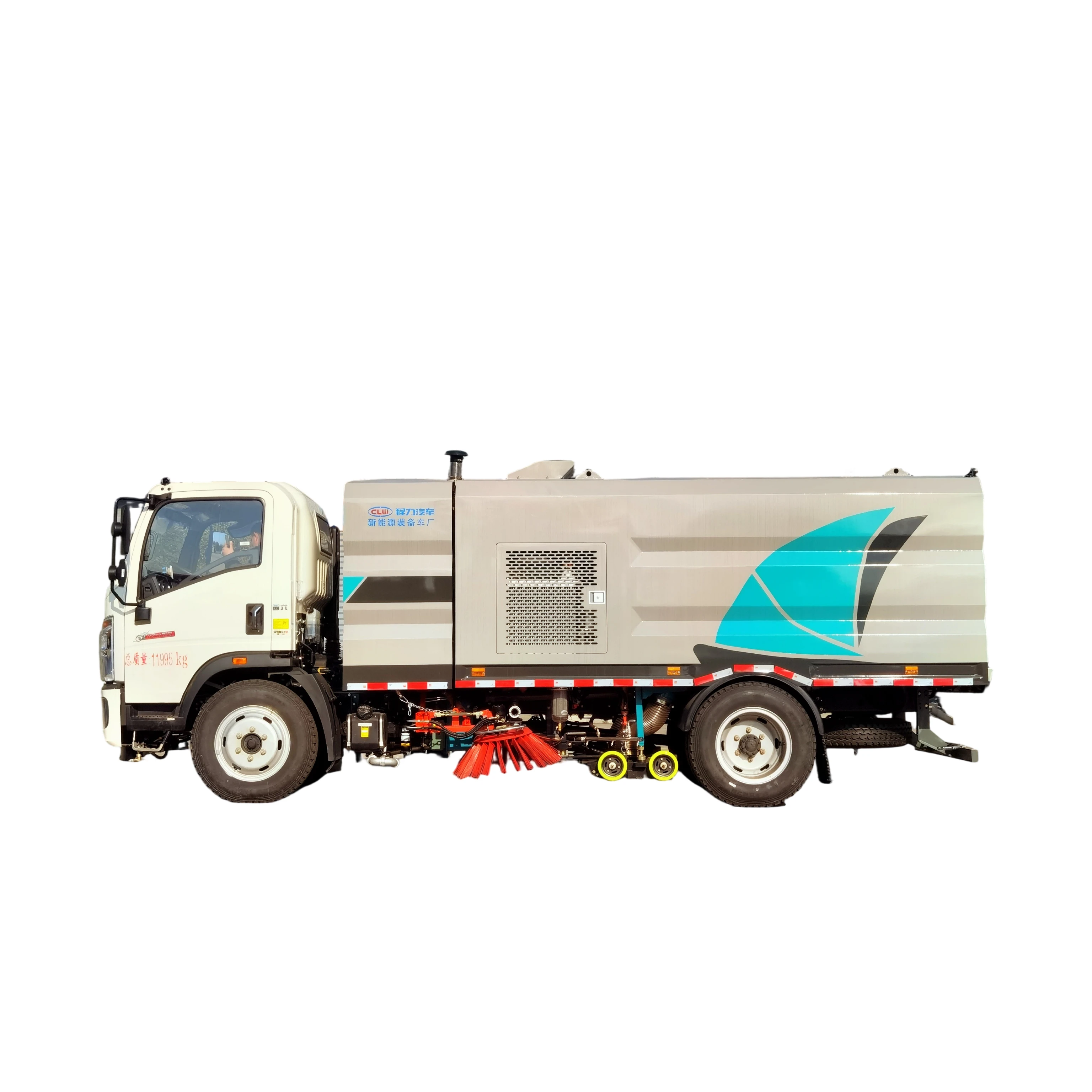

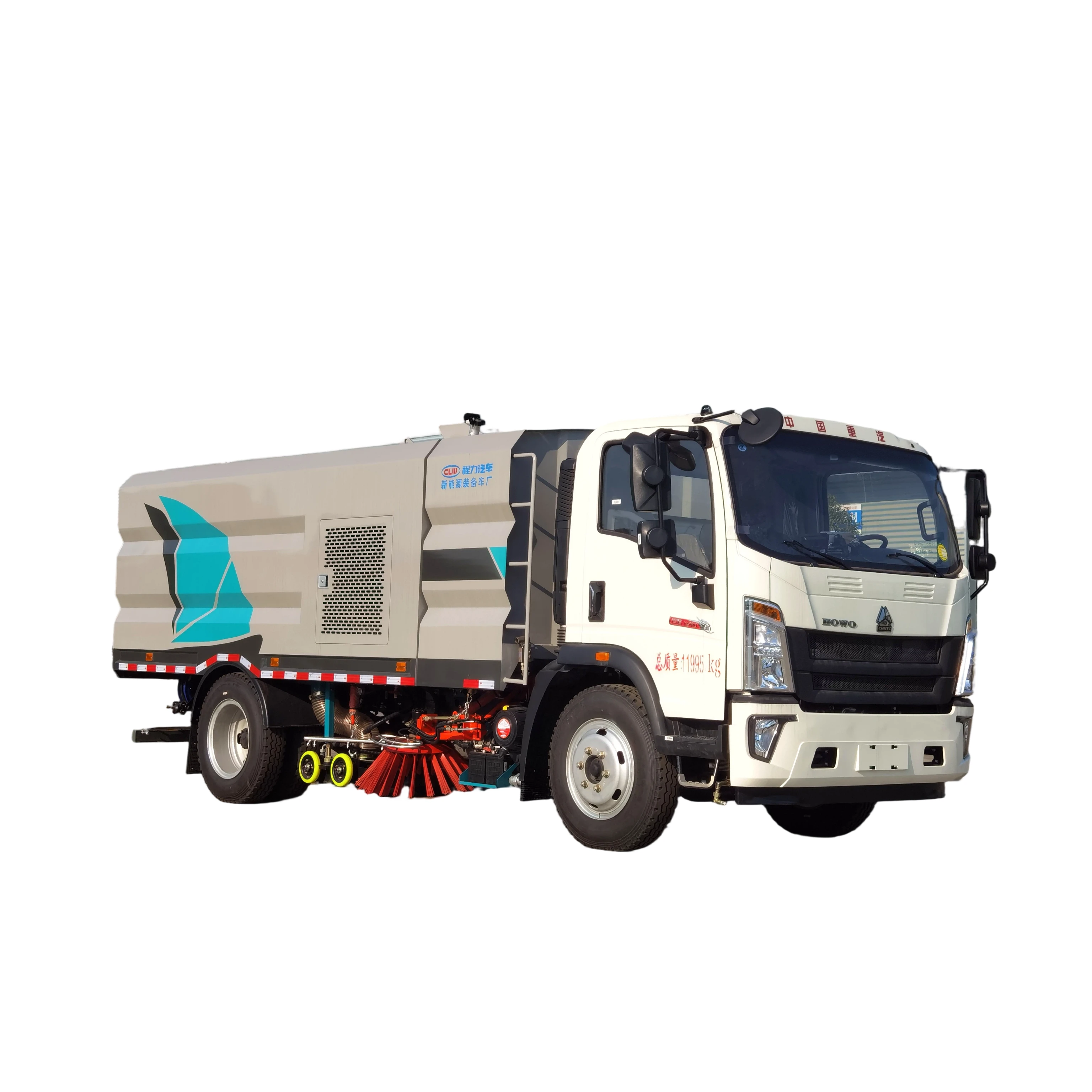

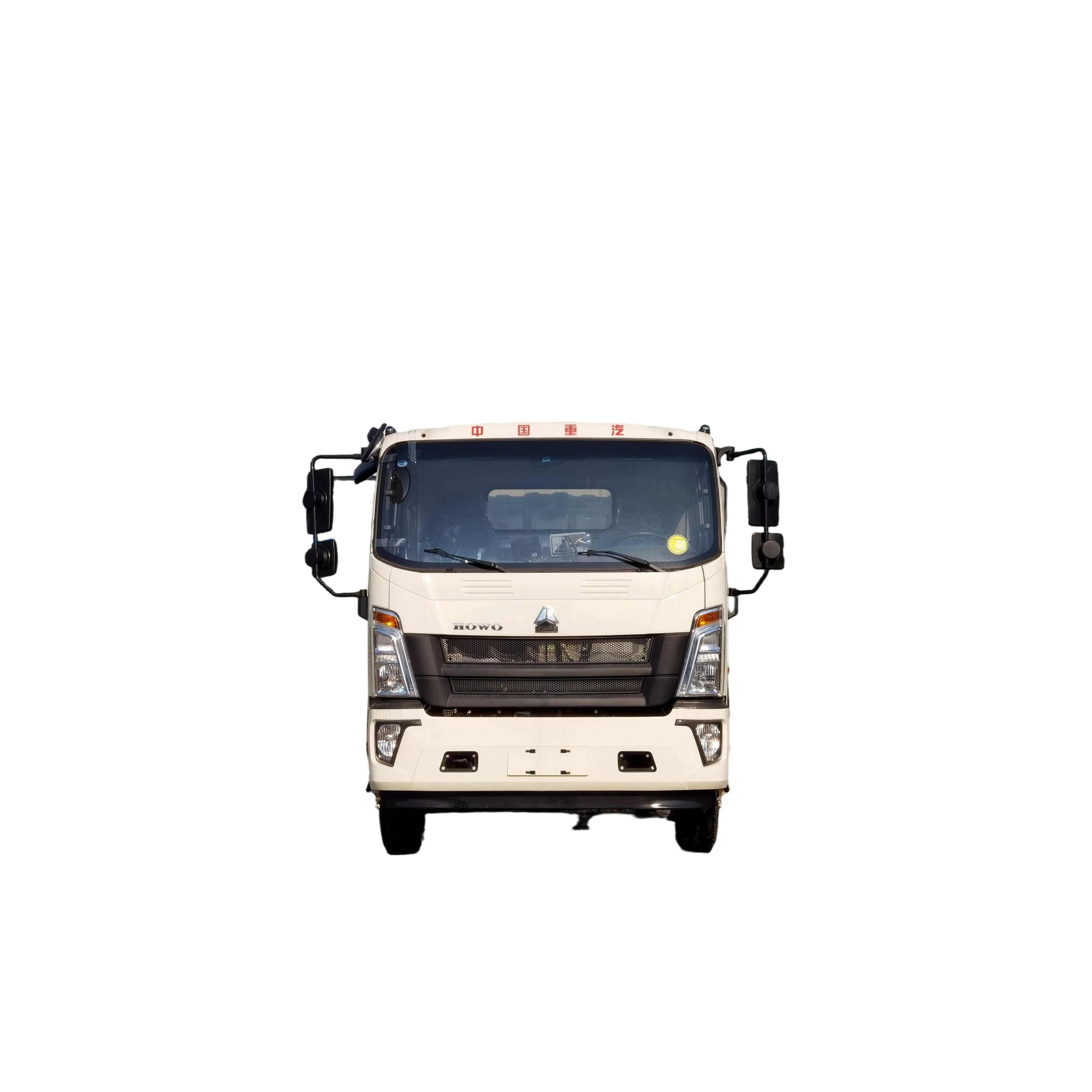

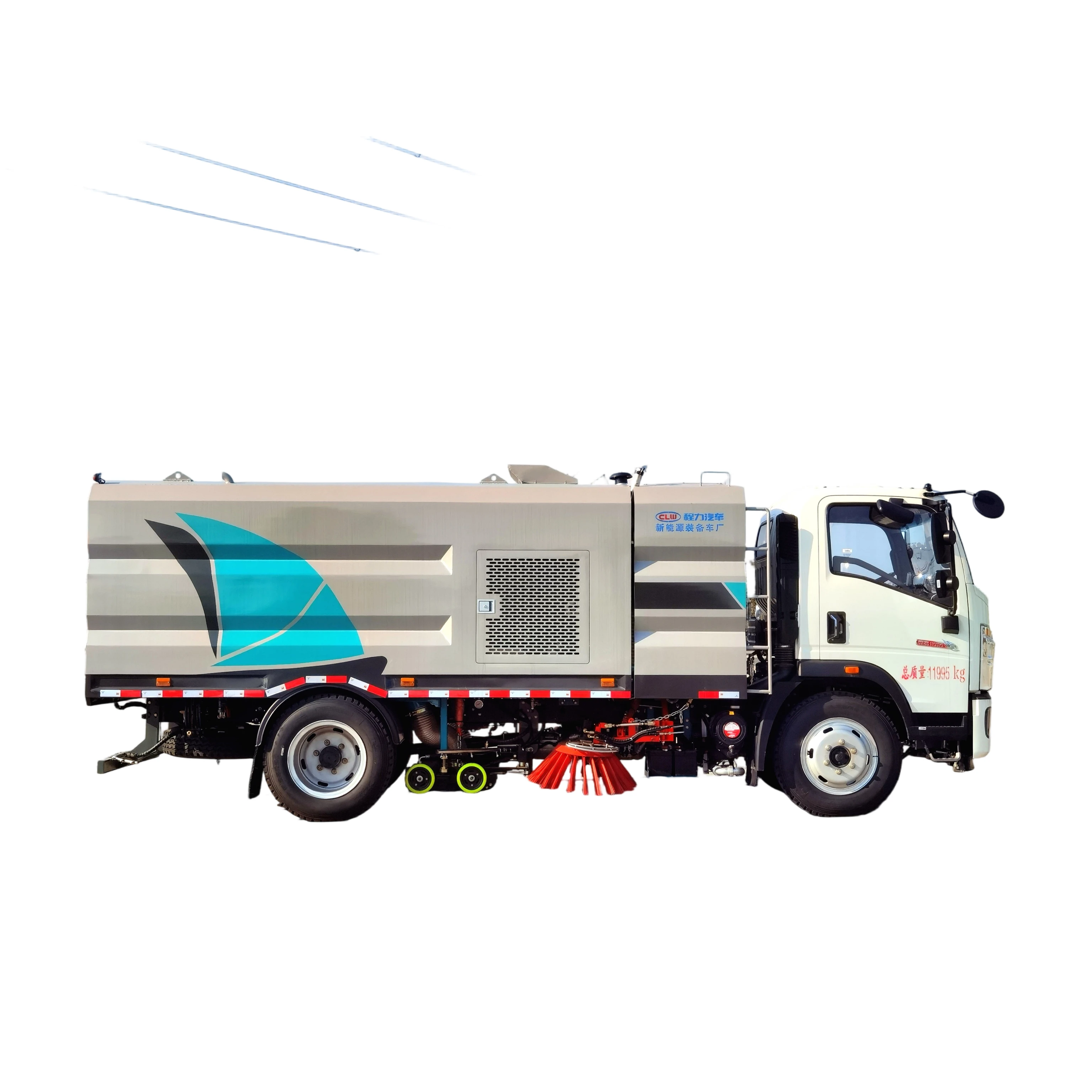

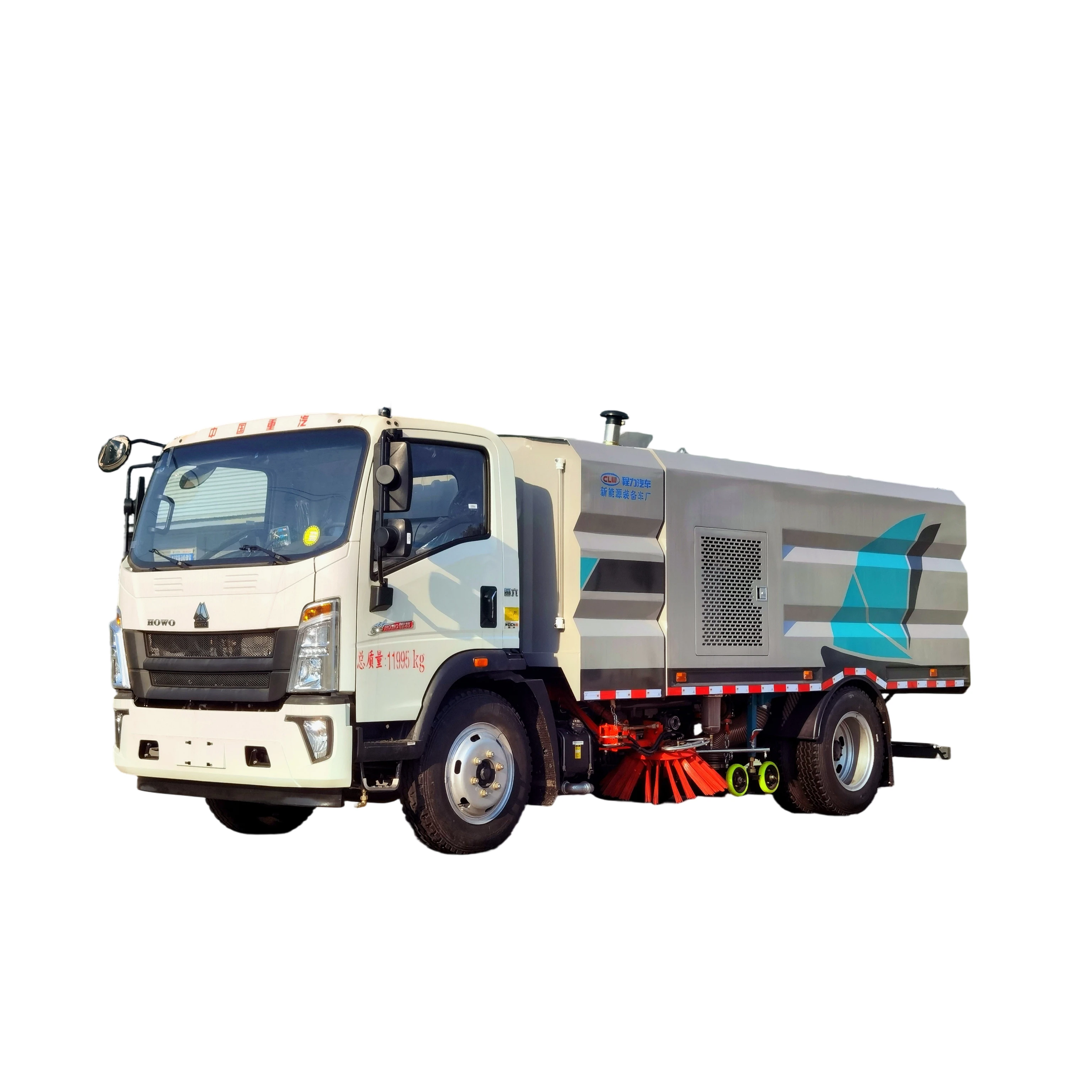

Modelo de Vehículo Completo

CL5182TXS6AGX

Motor Cíclido

Motor Liton/Motor Liwoma

Modelo de Chasis

ZZ1187K501GF1

bomba de aceite engranada

Shiyan Changshun

masa bruta （kg）

18000

palanca hidráulica

Hypris

peso en vacío （kg）

12950、12300、11670

sellado del cilindro hidráulico

Taiwan Dingji

capacidad de carga nominal (kg)

4920、4855、5570、5505、6200、6135

tubo de aceite hidráulico

Da Hang

base de rueda (mm)

5000

Asamblea de válvula electromagnética

Hypris

Volumen de depósito de agua (m³)

9

Gauge resistente a terremotos

Chengdu Tianwei

Capacidad de cubo de basura (m³)

7 (acero inoxidable)

Filtro de aceite de regreso

Shanghai Sofima

Ancho de escaneo (mm)

3000-3500

Presión de sobrepresión del sistema (MPa)

10-12

Tipo de neumático

10.00R2018PR

Volumen del depósito de aceite hidráulico (L)

≥60

estándar de efluente

Clase VI del Estándar Nacional GB17691-2018

Voltaje del circuito del chasis (V)

24

Dimensiones externas (longitud × anchura × altura) (mm)

8620、8520、8220×2500×3265、3180

Tensión del dispositivo de trabajo (V)

12

Potencia del motor principal (CV)

220

Configuración de control eléctrico

Tachómetro del motor auxiliar, medidor de temperatura del agua, alarma de temperatura del aceite, interruptor de operación

Desplazamiento del motor principal (ml)

4580

interruptor de control

Shanghai Schneider

Motor auxiliar

modelo turboalimentado de Cummins de 170 caballos de fuerza

PLC

Bai Qiaofu

Potencia del motor secundario (kW)

125

interrupidor de circuito

Haiger

caballos de fuerza del motor secundario (Ps)

170

Especificaciones de la batería

12V–140 Ah (2 unidades conectadas en paralelo)

Desplazamiento del motor secundario (ml)

5900

Tipo de ventilador

Ventilador centrífugo de 9.0 clase sin mantenimiento

Velocidad de operación de raspado (km/h)

3-15

Transmisión del ventilador

Motor auxiliar + embrague + 4 componentes resistentes a altas temperaturas de banda A

Velocidad de operación de limpieza (km/h)

15-20

Cinta del ventilador

Zhejiang Tridimensional

Capacidad máxima de limpieza (m²/h)

50000

Velocidad nominal del ventilador (r/min)

2000

Densidad del material (g/cm³)

2

embrague automático

Tipo centrífugo; hecho de materiales importados

Masa de una muestra de material única (kg)

1.5

Caudal de aire del ventilador (m³/h)

12000~23000

Tamaño máximo del material aspirado (mm)

≥100

Escanear Estructura

Los lados del bastidor son ajustables en altura y se extienden hacia afuera para barrido vertical, accionados por motores hidráulicos con velocidad de rotación ajustable.

Ángulo de descarga de la papelera (°)

≥30

Accesorios para escaneo de disco

Soporte limpiador de disco, limpiador de disco, cilindro hidráulico, tubo de aceite, biela, vástago de ajuste, motor hidráulico

Eficiencia de escaneo

≥96%

Diámetro de expansión de escaneo (mm)

φ800-900

Ruido de trabajo (dB)

<88, cumple con los requisitos de GB7258

Velocidad del motor de escaneo (r/min)

140

Tipo de tracción

4x2 tracción en las ruedas traseras

Cuenta de escaneo

2

Tipo de suspensión

ballesta de placa

Inclinación del disco de escaneo

Inclinado hacia adelante 5°–15°, inclinado hacia afuera 5°–10°

Número de resortes de placa de acero

11/9 + 8, 3/9 + 8, 3/3 + 2, 2/3 + 2, 3/-, 2/-, 2/3, 7/7 + 6, 7/7 + 3, 3/7 + 6, 3/7 + 3, etc.

Estructura de la boquilla

Boquilla de succión doble con una entrada de gran diámetro, equipada con 8 boquillas de alta presión integradas y un sistema de suspensión flotante con muelle hidráulico

Tipo de frenado

Freno neumático de circuito doble, tipo cilindro

Diámetro de paja (mm)

φ180

Distancia de frenado a carga completa a 30 km/h (m)

≤10

Marcas de paja

NORRES

Velocidad máxima (km/h)

101

Bearing de rueda andante

SKF (Skifer)

Radio mínimo de giro (m)

8

Rueda Externa de Carga

Stellana

gradabilidad máxima

>=30%

Distancia de rigidez de la boquilla desde el suelo (mm)

5～8

embrague

Embrague de diafragma seco de una placa, accionado hidráulicamente

Velocidad del viento en boquilla y tubo (m/s)

50～65

transmisión

Transmisión de 8 velocidades Huawo (con sincronizador)

Presión negativa de la boquilla (mmH₂O)

380

Consumo de combustible por cada 100 kilómetros (L)

≤14

dispositivo de alerta

Alarma de Voz de Vehículo en Reversa

Consumo de combustible en tarea diaria (L)

≤8

Sistema de Operación Secundario

Caja de control eléctrica en la parte posterior, controlando el levantamiento del compartimiento principal y la apertura/cierre de la puerta trasera

Consumo de combustible por cada 10,000 metros cuadrados de área de trabajo (L)

≤3

sistema de emergencia

Sistema de elevación de emergencia por bomba manual

Método de supresión de polvo y rociado de agua

Niebla a baja presión

Configuración de caja

Depósito rectangular de acero inoxidable con depósito de agua fabricado de chapa de acero al carbono mediante tratamiento de fosfatización; caracterizado por paneles laterales de 3 mm y panel inferior de 4 mm, soldadura sin costura, e incluye boquillas de limpieza automática.

Bombas de agua a alta presión

Bomba de alta presión importada GTM

Diseño de trabajo

Discos de barrido dobles montados en el centro + boquilla de succión ancha trasera + varilla de rociado a alta presión; varillas de rociado laterales con detección de obstáculos bidireccional y función de reinicio

Componentes del sistema de alta tensión

Bombas de alta presión, filtro de agua, sistema de tuberías, bastidor de chorro de acero inoxidable, boquilla de alta presión

Lista de funciones

Lavado en punto fijo de la sección delantera, lavado de retroceso a baja presión, limpieza de aceras, supresión de polvo por aspersión trasera, tambor de alta presión de 15 metros, limpieza automática de la carcasa

Remoción y control de polvo en el área

Escaneo a la izquierda, derecha y frontal

Ventajas generales del vehículo

Estructura prefabricada con componentes universales; no se genera polvo secundario durante el funcionamiento, eficiencia de limpieza ≥96%.

Ubicación de recolección de polvo por succión

Dentro de la boca de succión de la ventosa

Velocidad de iddle del motor auxiliar (r/min)

750~790

Tipo de control

Control electrónico, una sola pulsación de operation

Velocidad máxima de rotación del motor auxiliar (r/min)

2400

Tipo de sistema hidráulico

Sistema de control centralizado, eléctricamente alimentado, abierto

Requisitos de mantenimiento

Los motores principales y auxiliares comparten un tanque de combustible común; el filtro de combustible debe inspeccionarse y reemplazarse regularmente.

componente hidráulico

Bomba de engranajes, motor cicloidal, cilindro hidráulico, válvula solenoide, bloque integrado, bomba de alta presión

Detalles del servicio postventa

No inicial pago requerido; cobertura de mantenimiento vitalicio; servicio de garantía nacional; respuesta en 24 horas a fallos.
