Tabla de Parámetros Técnicos Principales

Nombre del Vehículo

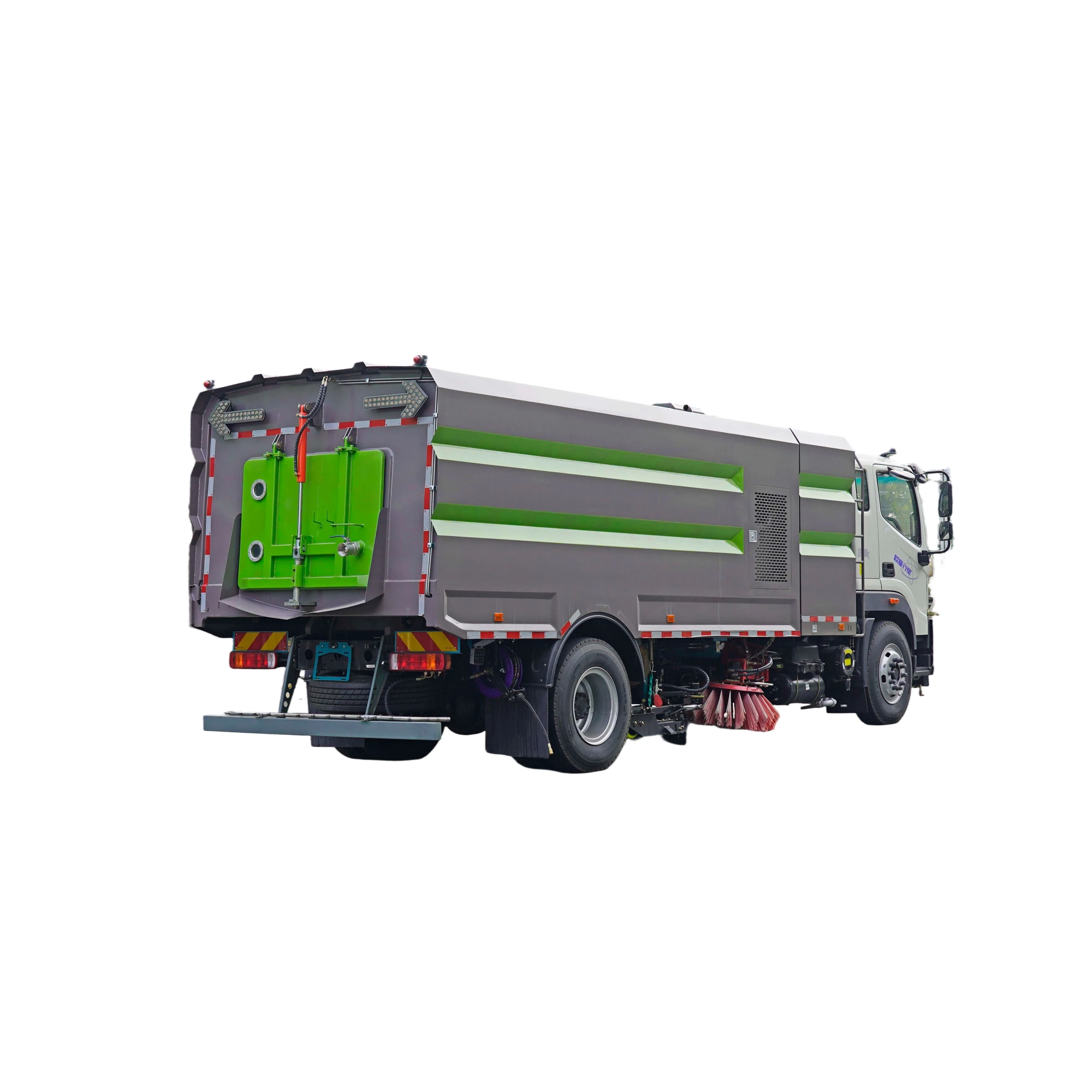

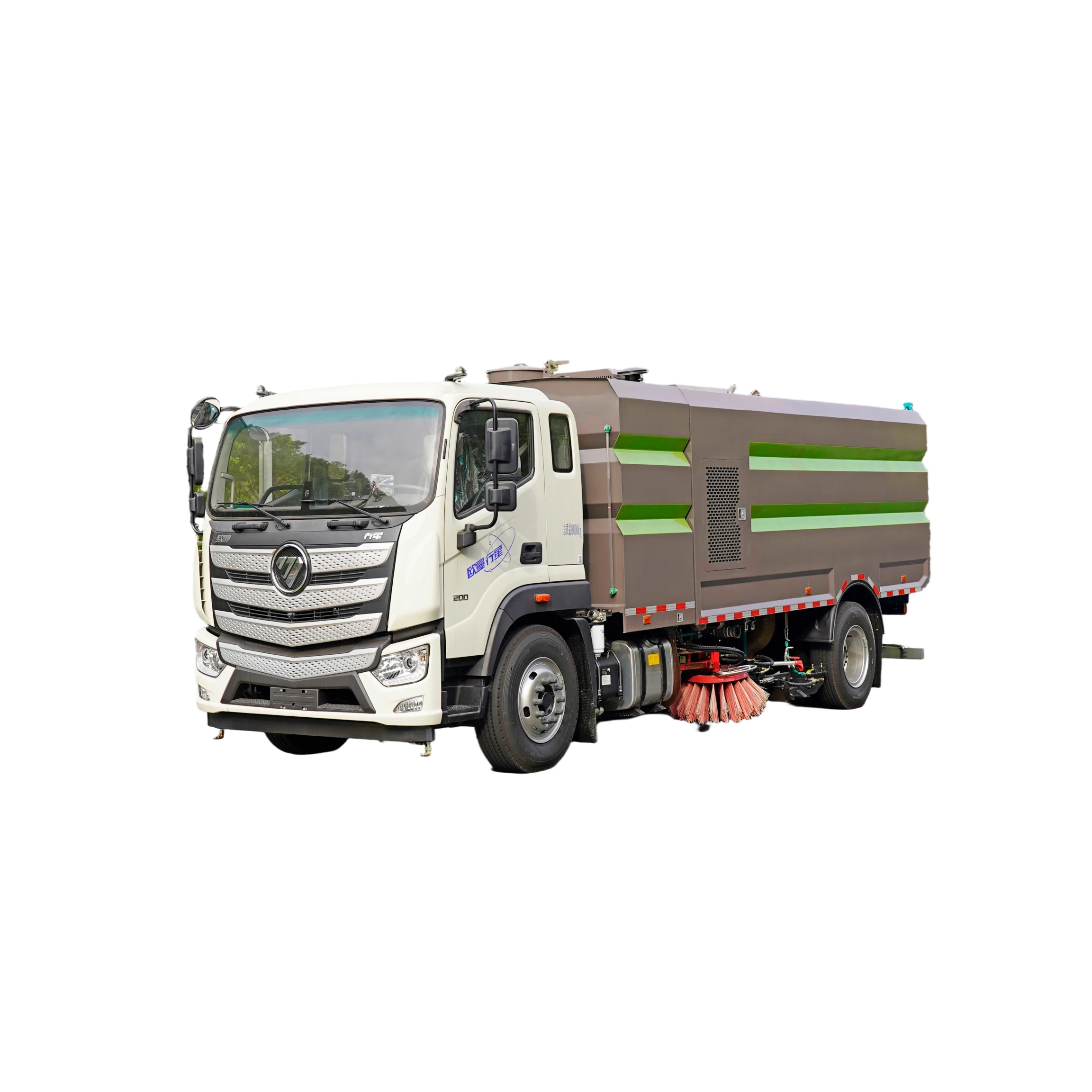

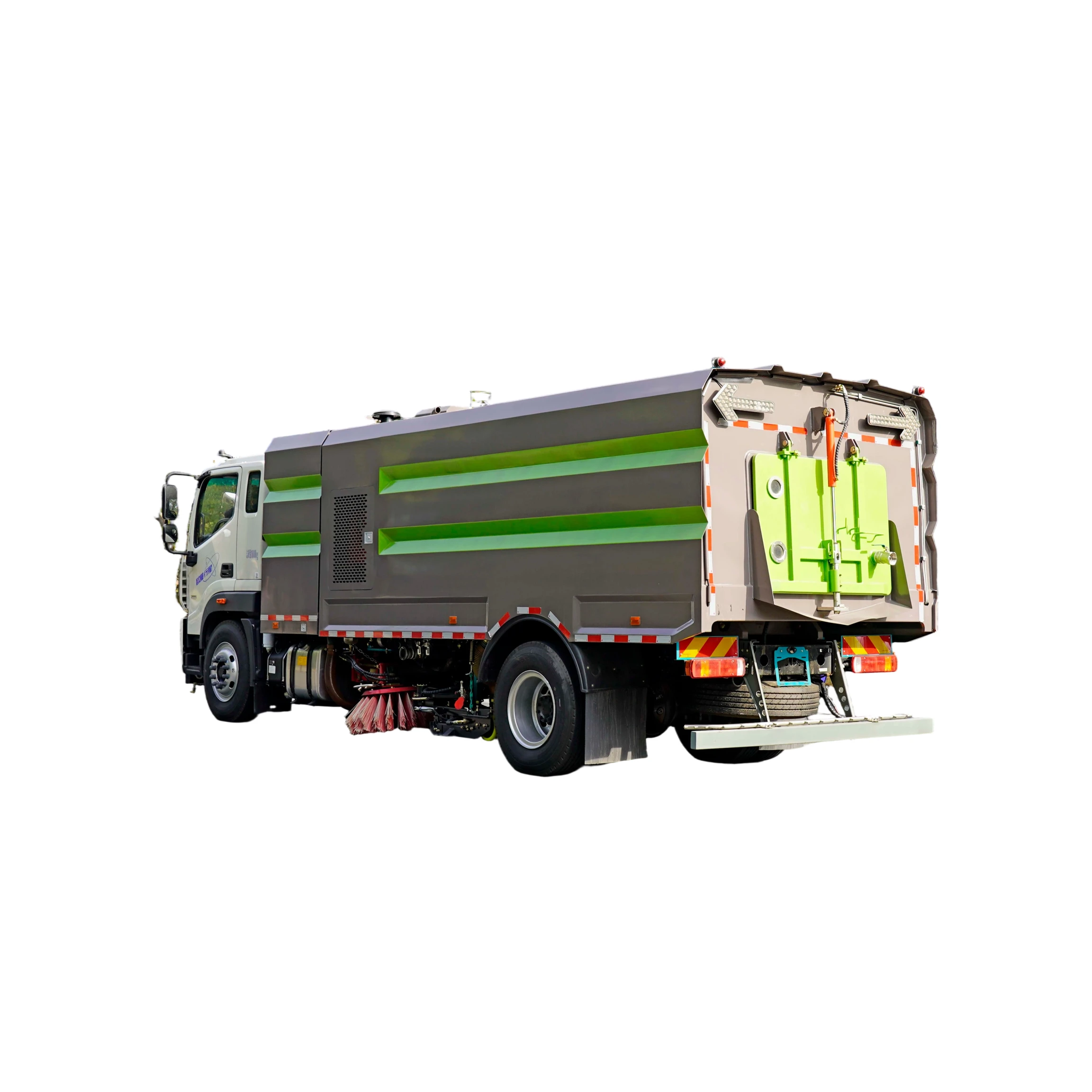

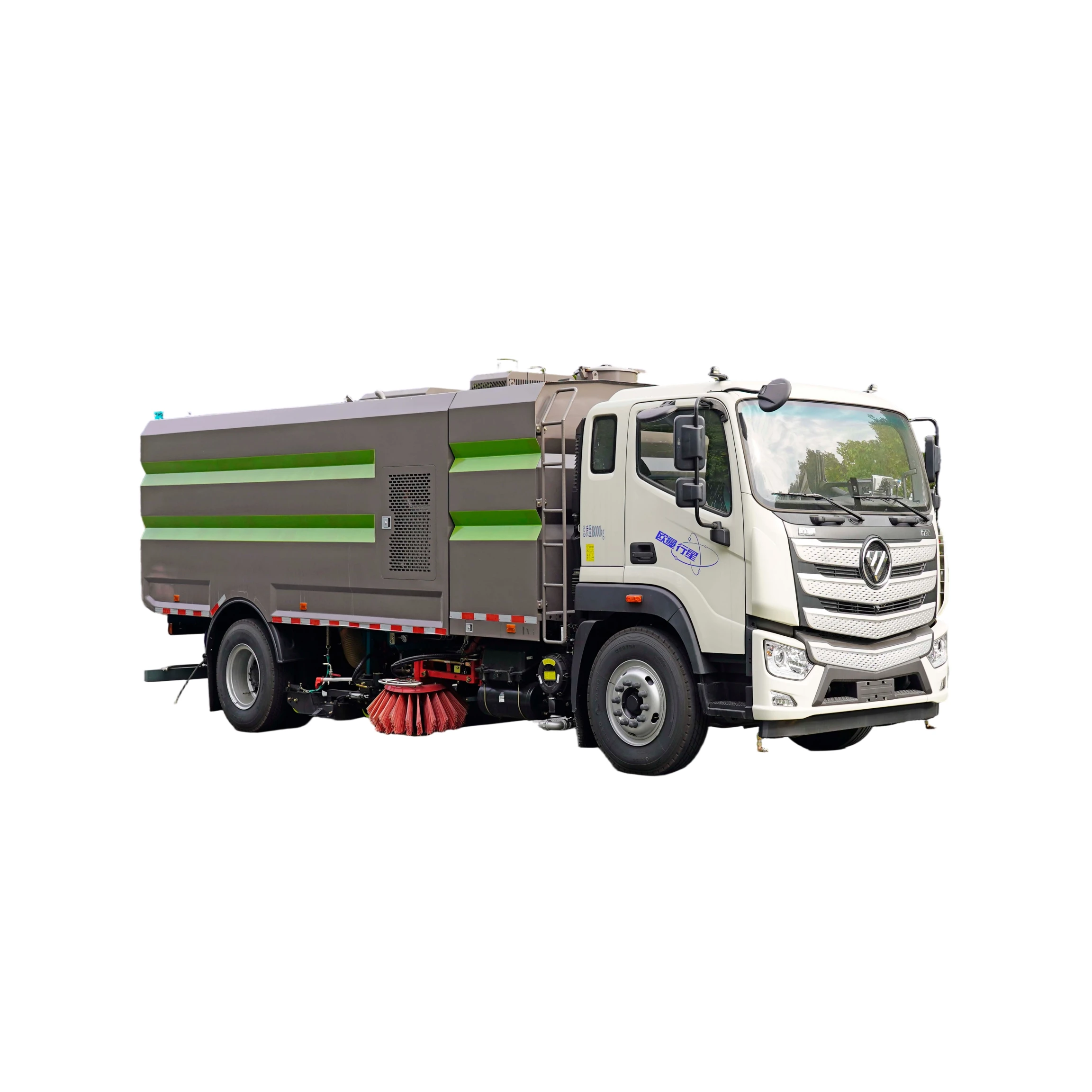

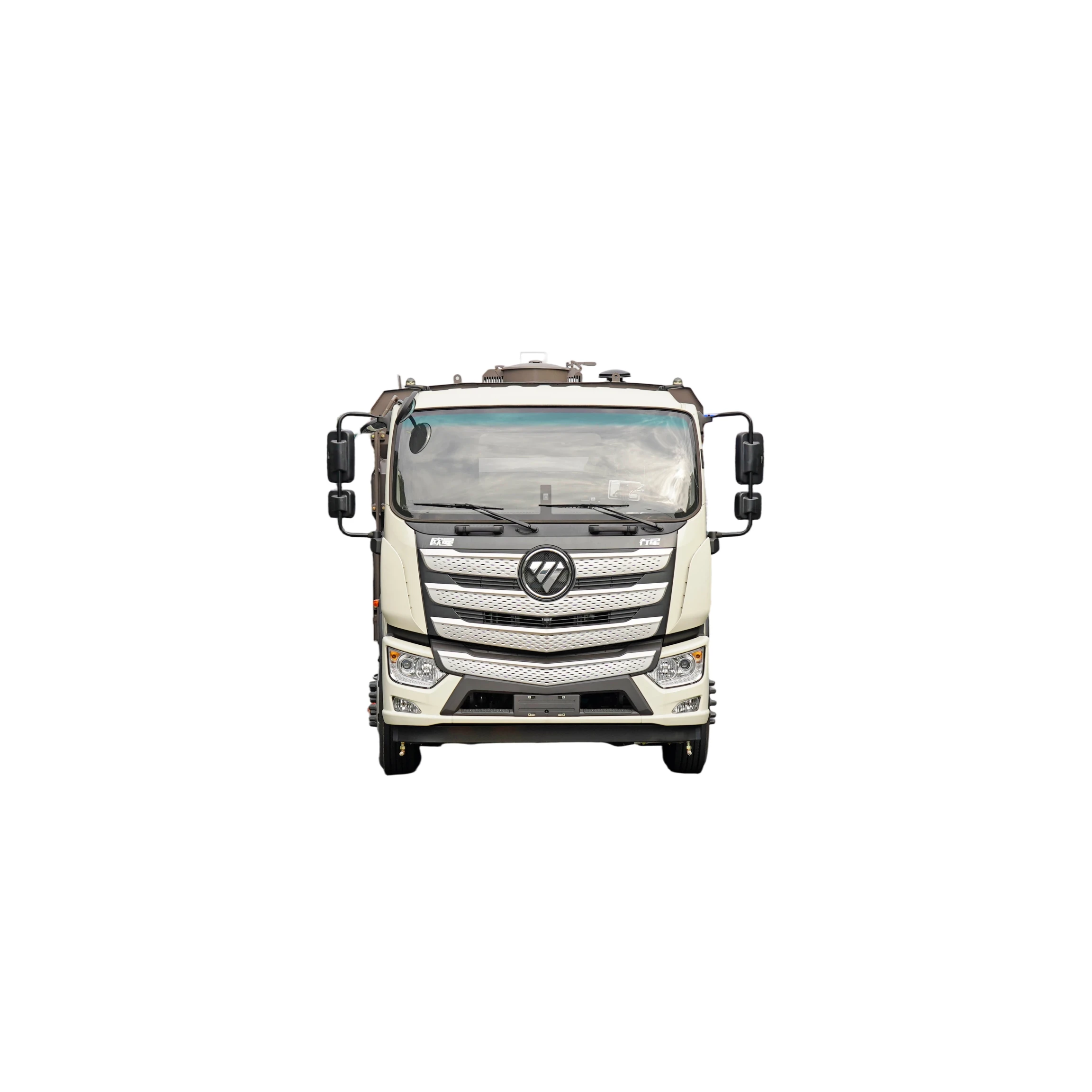

Tipo de Vehículo CLW5182TXS6SL Limpiadora y barredora de agua

Tipo de control

Control electrónico, operacion con un toque

Modelo de Chasis

BJ1181Y6AKS-03

Tipo de sistema hidráulico

Diseño abierto; operación de control eléctrico centralizado

masa bruta

18000 kg

Principales componentes de un sistema hidráulico

Bombas de engranajes, motores cícloidal, cilindros hidráulicos, válvulas solenoides, bloques integrados, bombas de alta presión, etc.

peso en vacío

11850, 11450 kg

Motor Cíclido

Motor Liton/Motor Liwoma

capacidad de carga nominal

6020, 5955, 6420, 6355 kg

bomba de aceite engranada

Shiyan Changshun

longitud de eje entre ejes

5150 mm

palanca hidráulica

Hypris

Volumen del tanque limpio

9 m³

sellado del cilindro hidráulico

Taiwan Dingji

Capacidad del contenedor de basura

7 m³ (hecho de acero inoxidable)

Tubo de aceite hidráulico

Da Hang

Tipo de neumático

10.00R20 18PR

Asamblea de válvula electromagnética

Hypris/Alta

Ancho de escaneo

3000-3500 mm

Gauge resistente a terremotos

Chengdu Tianwei

estándar de efluente

Clase VI del Estándar Nacional GB17691-2018

Filtro de aceite de regreso

Shanghai Sofima

Longitud, anchura y altura del vehículo

8650,8560 × 2500 × 3300,3200,3150,3120 mm

Sobrepresión del sistema

10-12 MPa

Ccaballos de fuerza del motor principal

Yuchai 200/245 cv

Volumen del depósito de aceite hidráulico

≥60 L

Desplazamiento del motor principal

4156/6234 ml

Composición de un Sistema Eléctrico

Consiste en el circuito del chasis del vehículo, los componentes eléctricos del motor auxiliar y el circuito de control operativo para dispositivos de trabajo especializados.

Modelo y fabricante del motor auxiliar

Dongfeng Cummins Co., Ltd.

Tensión del sistema de chasis

24 V

Potencia del motor secundario

125 kW

Tensión del sistema del dispositivo de trabajo

12 V

Caballos de fuerza del motor secundario

170 ps

Composición del panel de control eléctrico

Tachómetro del motor auxiliar, medidor de temperatura del agua del motor auxiliar, dispositivo de alarma de temperatura del aceite, varios interruptores de control de operación

desplazamiento del motor secundario

5900 ml

interruptor de control

Shanghai Schneider

Ancho de escaneo

3000-3500 mm

Controlador Lógico Programable

Bai Qiaofu

Capacidad Máxima de Limpieza

60000 m²/h

interrupidor de circuito

Haiger

Velocidad de Operación de Escobillar

3-15 km/h

Tipo de Batería

12V–140 Ah (2 unidades conectadas en paralelo)

Velocidad de Limpieza

15-20 km/h

Tipo de ventilador

Ventilador centrífugo sin mantenimiento

Densidad de capacidad de succión

2.0 g/cm³

Velocidad de operación nominal del ventilador

2000 r/min

Calidad de capacidad de succión

1.5 kg

Tipo de transmisión del ventilador

Motor auxiliar, embrague, transmisión de correa A resistente al calor y dentada (4 piezas)

Tamaño de las partículas de succión

≥100 mm

Cinta del ventilador

Zhejiang Tridimensional

Ángulo de vertido del contenedor de basura

≥30°

embrague automático

centrífugo

Eficiencia de escaneo

≥96%

Velocidad del flujo de aire

12000-23000 m³/h

Ruido de operación

<88 dB (cumple con los requisitos de GB7258)

Tipo de sistema de escaneo

Entre los ejes del chasis delantero y trasero, se instala simétricamente en cada lado de la estructura un disco limpiador ajustable verticalmente y extensible. La rotación de estos discos es impulsada por motores hidráulicos con velocidades ajustables.

Tipo de tracción

4x2 tracción en las ruedas traseras

Componentes principales del sistema de limpieza

Soporte de limpieza de disco, limpiador de disco, cilindro hidráulico, tubería de aceite, biela, varilla de ajuste, motor hidráulico, etc.

Tipo de suspensión

ballesta de placa

Escaneo para expandir el diámetro

φ800-900 mm

Número de resortes de placa de acero (delantero/trasero)

10/10+8, 10/8+8

Velocidad del motor de escaneo

140 r/min

Tipo de frenado

Freno neumático de circuito doble, tipo cilindro

Cuenta de escaneo

2

Distancia de frenado (a carga completa, 30 km/h)

≤10 m

Ajuste de inclinación de la placa de escaneo

Inclinado hacia adelante 5°–15°; inclinado hacia afuera 5°–10°

velocidad máxima

89 km/h

Tipo de dispositivo de boquilla

El boquilla está suspendida entre las ruedas traseras del chasis y consta de un cuerpo de boquilla, rodillos y un tubo de succión. El cuerpo de la boquilla puede moverse de manera sincrónica con el vehículo;su elevación es controlada por cilindros hidráulicos. Presenta un diseño de doble boquilla ancha con una fila interna larga de varillas rociadoras a alta presión (en total 8), y el cuerpo del boquilla se mueve en sincronía con la superficie de la carretera. La elevación del boquilla es accionada hidráulicamente y controlada automáticamente eléctricamente, utilizando un sistema de suspensión flotante cargado con resorte.

radio de giro mínimo

8 m

diámetro de paja

φ180 mm

Gradabilidad máxima

>=30%

Marcas de paja

NORRES

Sistema de embrague

Embrague de membrana de muelle seco monobloque, operado hidráulicamente

Bearing de rueda andante

SKF (Skifer)

Sistema de transmisión

transmisión de 8 velocidades

circunferencia exterior resistente al desgaste de la rueda deslizante

Stellana

Consumo de combustible del motor (en la carretera)

≤14 L/100km

Estado de funcionamiento: El espacio entre la parte rígida del borde de la boquilla y el suelo

5-8 mm

Consumo de combustible del motor (Durante la operación)

≤8 L/h

Velocidad del aire en la boquilla y la manguera

50-65 m/s

Consumo de combustible del motor (Durante la operación)

≤3 L/10000m²

Presión negativa de la boquilla

380 mmH2O

Método de rociado de agua del sistema de supresión de polvo

Niebla a baja presión

sistema de alarma

Alarma de Voz de Vehículo en Reversa

Principales componentes del sistema de eliminación de polvo

Bomba de alta presión, filtro de agua, sistema de tuberías, bastidor de chorro de acero inoxidable, boquilla de alta presión, etc.

Sistema de Operación Secundario

La sección trasera está equipada con un sistema operativo controlado electrónicamente para regular la elevación del compartimiento principal y la apertura/cierre de la puerta trasera.

Ubicación de instalación para la remoción y control de polvo

Escaneo a la izquierda, derecha y frontal

Sistema de elevación de emergencia por bomba manual

En caso de fallo del motor auxiliar que hace que el sistema hidráulico sea inoperable y prevenga la elevación del cepillo, la ventosa o la cámara principal, se puede utilizar el sistema de elevación de emergencia con bomba manual.

Ubicación de instalación para sistemas de limpieza y eliminación de polvo por aspiración

Dentro de la boca de succión de la ventosa
