Tabla de Parámetros Técnicos Principales

Modelo de vehículo

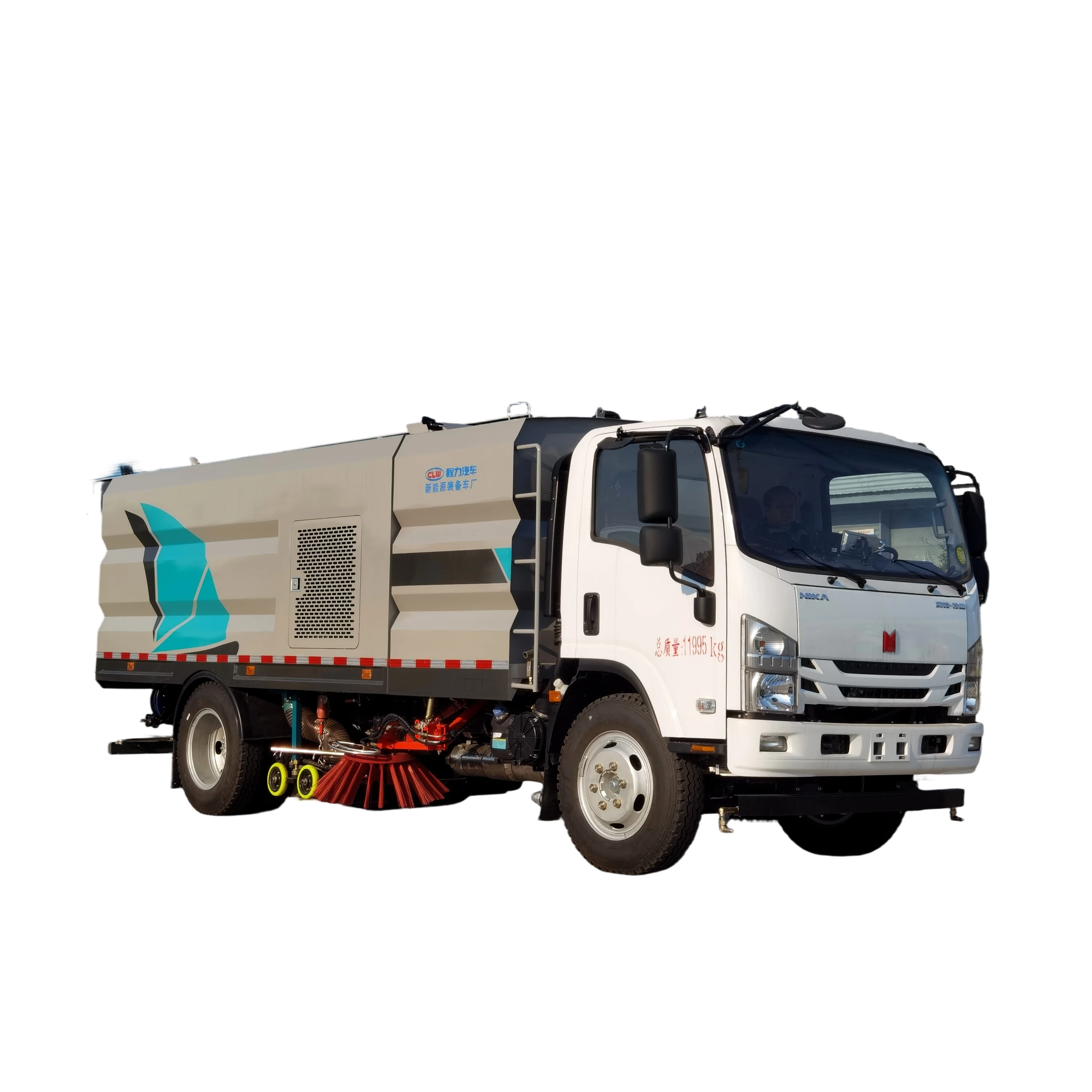

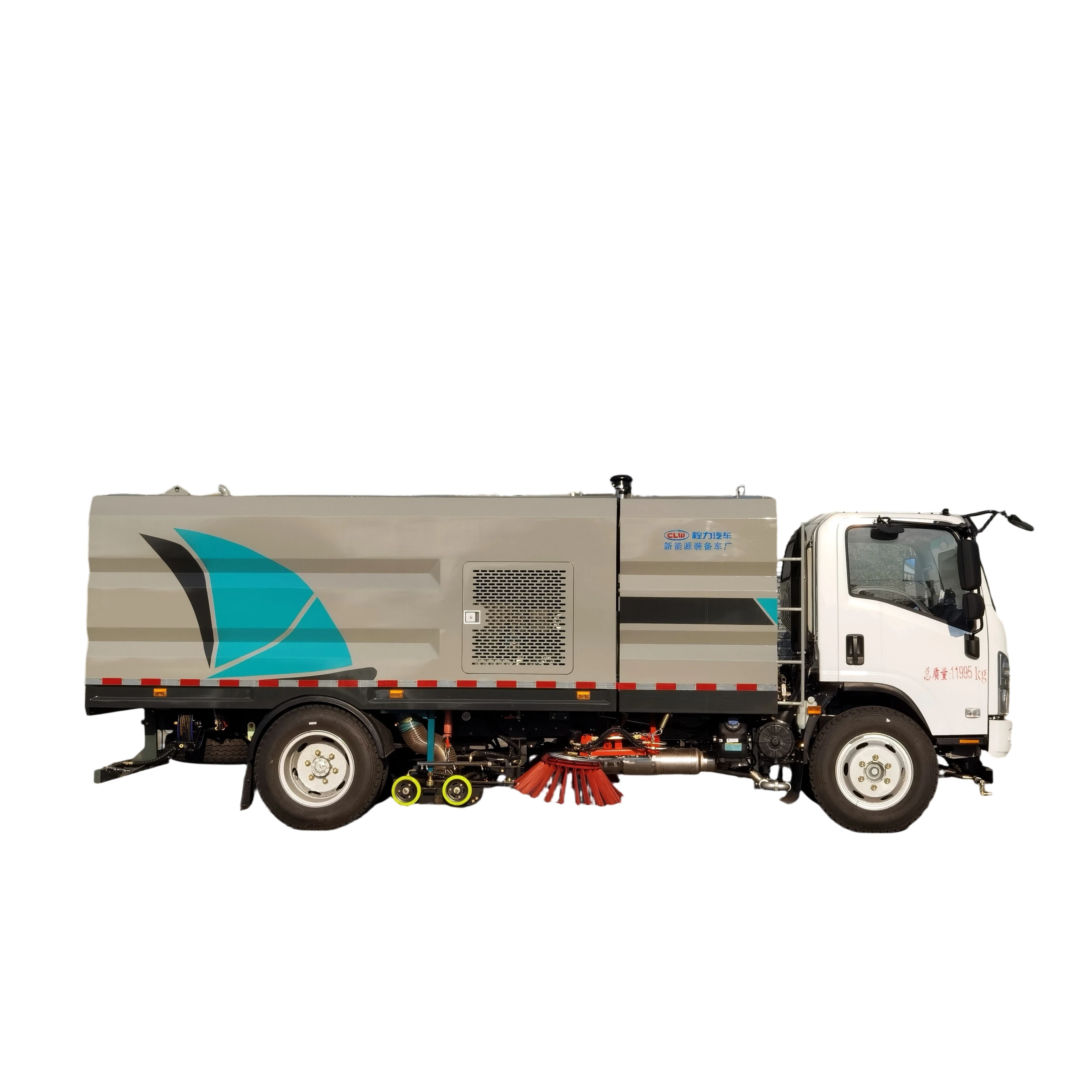

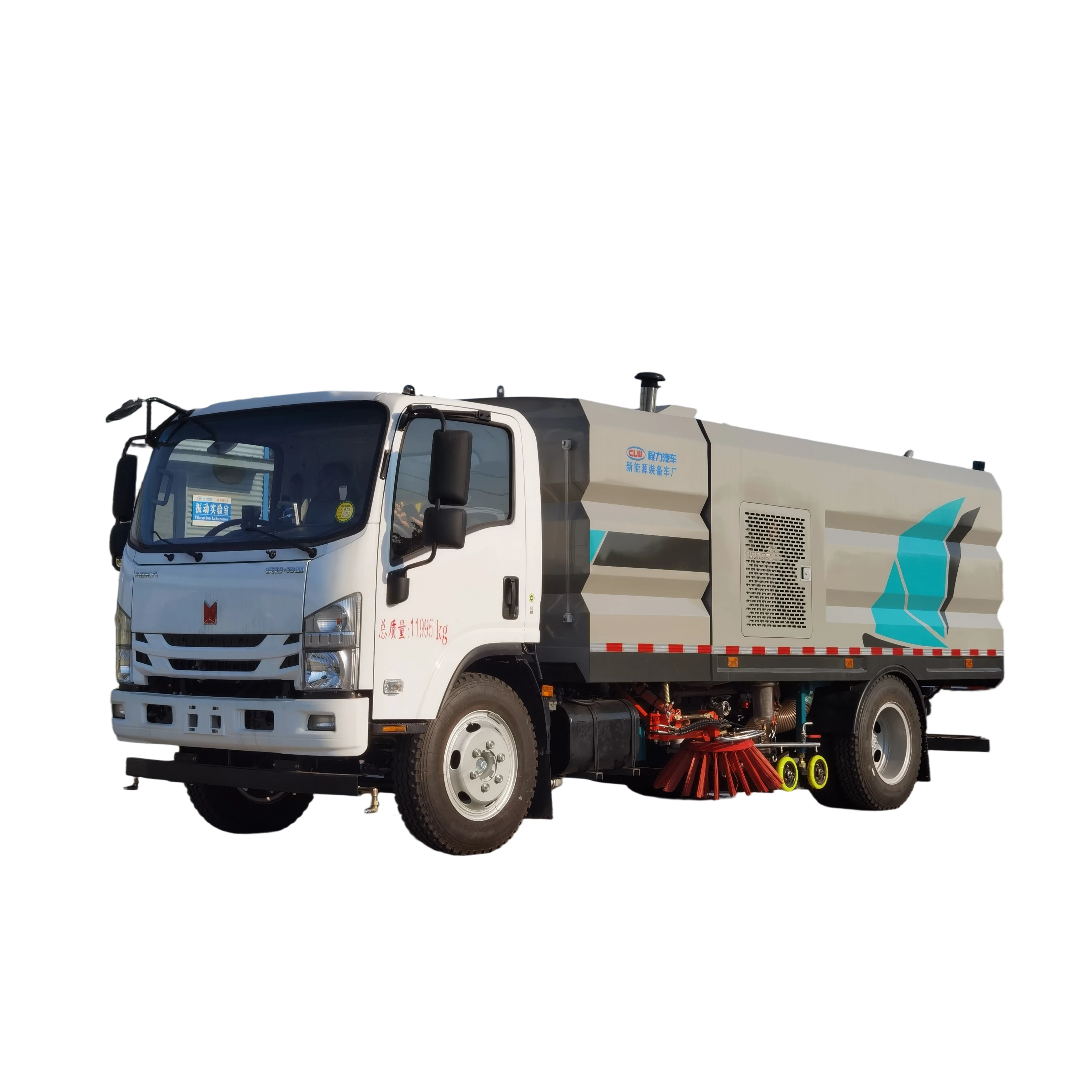

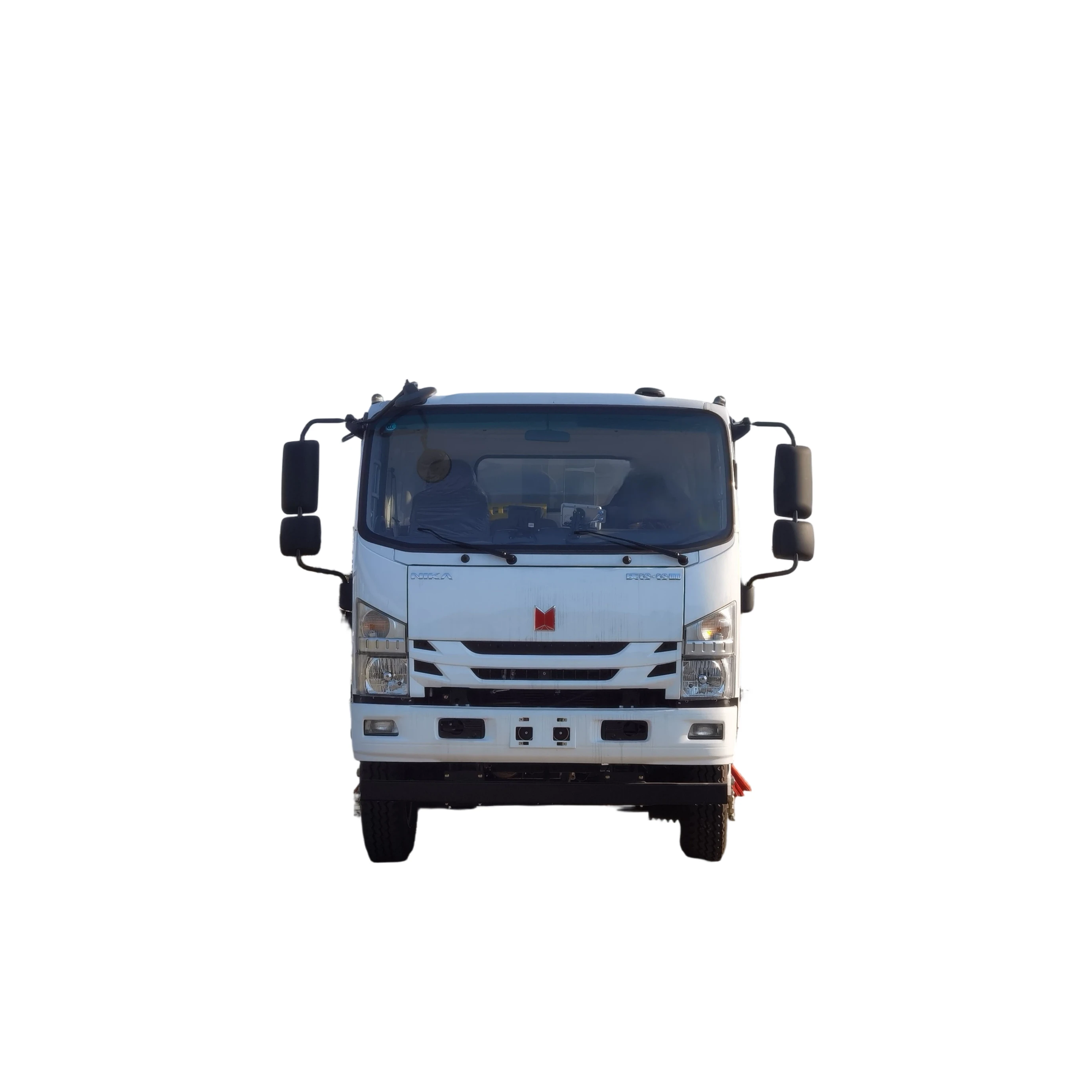

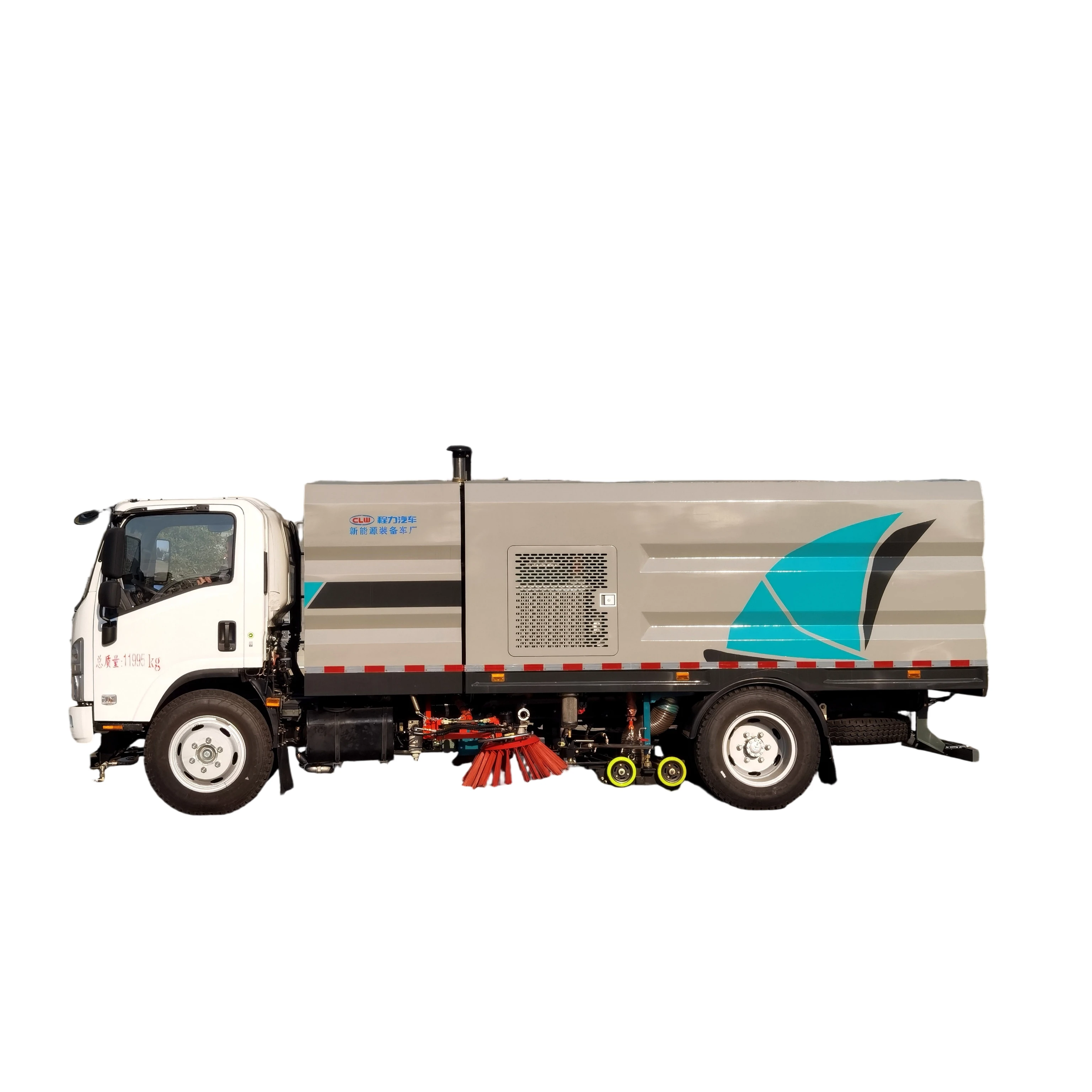

Vehículo CL5120TXS6BGX de fregar y barrer

Ángulo de vertido del contenedor de basura

≥45°

Modelo de Chasis

QL1120MEKAY

Eficiencia de escaneo

≥96%

longitud de eje entre ejes

4175 mm

Ruido de operación

<88 dB (cumple con los requisitos de GB7258)

Volumen del tanque limpio

5 m³

Tipo de sistema de escaneo

Entre los ejes del chasis delantero y trasero, se instala simétricamente en cada lado de la estructura un disco limpiador ajustable verticalmente y extensible. La rotación de estos discos es impulsada por motores hidráulicos con velocidades ajustables.

Capacidad del contenedor de basura

5 m³ (hecho de acero inoxidable)

Componentes principales del sistema de limpieza

Soporte de limpieza de disco, limpiador de disco, cilindro hidráulico, tubería de aceite, biela, varilla de ajuste, motor hidráulico, etc.

Tipo de neumático

8.25R20 16PR

Escaneo para expandir el diámetro

φ800-900 mm

Ancho de escaneo

2800-3200 mm

Velocidad del motor de escaneo

140 r/min

estándar de efluente

GB3847-2005, GB17691-2018 – Estándar Nacional VI

Cuenta de escaneo

2

Modelo de motor de chasis

Dentro de la nube: D30TCIF1

Ajuste de inclinación de la placa de escaneo

Inclinado hacia adelante 5°–15°; inclinado hacia afuera 5°–10°

Potencia del motor de chasis

170 ps

Tipo de dispositivo de boquilla

El boquilla está suspendida entre las ruedas traseras del chasis y consta de un cuerpo de boquilla, rodillos y un tubo de succión. El cuerpo de la boquilla puede moverse de manera sincrónica con el vehículo;su elevación es controlada por cilindros hidráulicos. Presenta un diseño de doble boquilla ancha con una fila interna larga de varillas rociadoras a alta presión (en total 8), y el cuerpo del boquilla se mueve en sincronía con la superficie de la carretera. La elevación del boquilla es accionada hidráulicamente y controlada automáticamente eléctricamente, utilizando un sistema de suspensión flotante cargado con resorte.

Modelo y fabricante del motor auxiliar

B140 33 Dongfeng Cummins Co., Ltd.

diámetro de paja

φ180 mm

Potencia del motor secundario

102 kW

Marcas de paja

NORRES

Caballos de fuerza del motor secundario

140 cv

Bearing de rueda andante

SKF (Skifer)

desplazamiento del motor secundario

3200 ml

circunferencia exterior resistente al desgaste de la rueda deslizante

Stellana

Velocidad de Operación de Escobillar

3-15 km/h

Estado de funcionamiento: El espacio entre la parte rígida del borde de la boquilla y el suelo

5-8 mm

Limpieza Velocidad de Trabajo

15-20 km/h

Velocidad del aire en la boquilla y la manguera

50-65 m/s

Capacidad Máxima de Limpieza

38000 m²/h

Presión negativa de la boquilla

380 mmH2O

densidad

2.0 g/cm³

sistema de alarma

Alarma de Voz de Vehículo en Reversa

Ancho de escaneo

3000 mm

Sistema de Operación Secundario

La sección trasera está equipada con un sistema operativo controlado electrónicamente que regula la elevación del compartimiento principal y la apertura/cierre de la puerta trasera, previniendo incidentes de seguridad causados por una visibilidad insuficiente de la zona trasera al operar desde el habitáculo. Además, la sección trasera cuenta con funciones de trabajo operables.

Tamaño de las partículas de succión

≥100 mm

Sistema de elevación de emergencia por bomba manual

En caso de fallo del motor auxiliar que hace que el sistema hidráulico sea inoperable y prevenga la elevación del cepillo, la ventosa o la cámara principal, se puede utilizar el sistema de elevación de emergencia con bomba manual.
